初考-電子工程電子學大意110 年第 39 題單選題

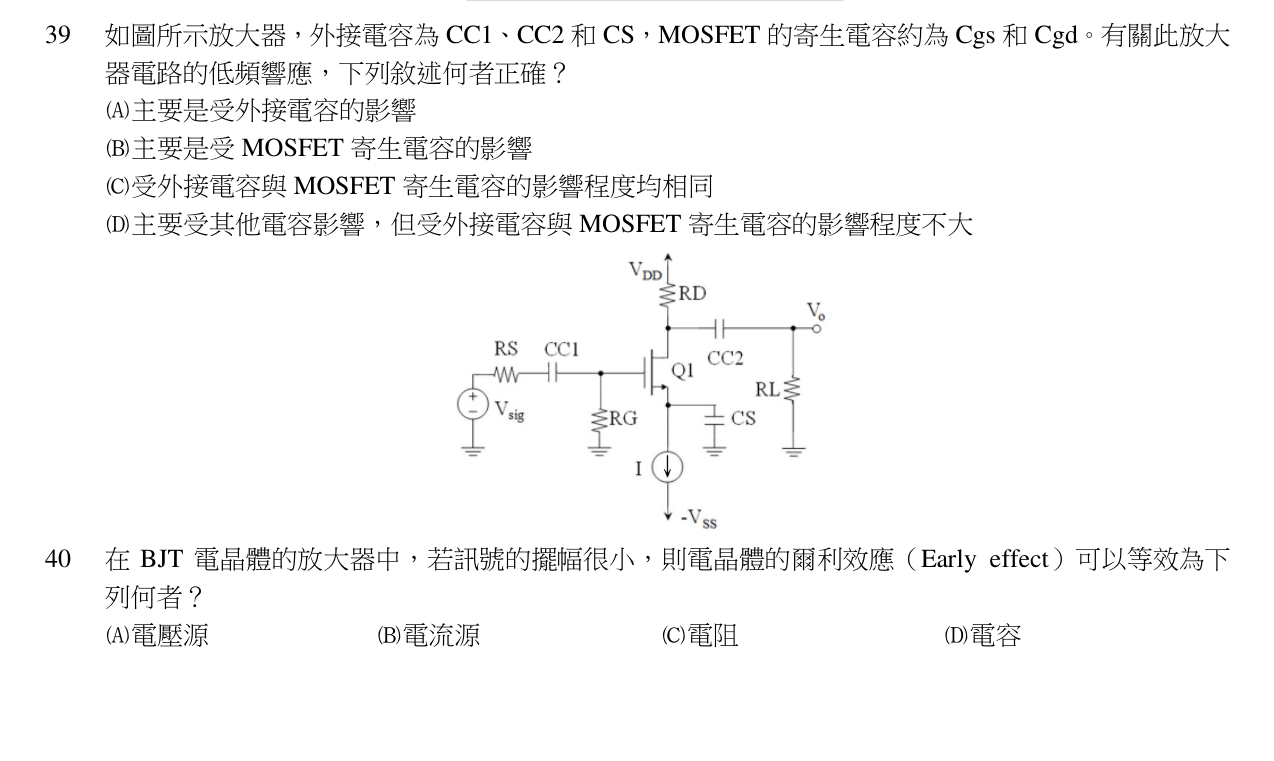

如圖所示放大器，外接電容為 CC1、CC2 和 CS，MOSFET 的寄生電容約為 Cgs 和 Cgd。有關此放大器電路的低頻響應，下列敘述何者正確？

題目附圖

A主要是受外接電容的影響正確答案

B主要是受 MOSFET 寄生電容的影響

C受外接電容與 MOSFET 寄生電容的影響程度均相同

D主要受其他電容影響，但受外接電容與 MOSFET 寄生電容的影響程度不大

答案與詳解

A

正確答案

低頻響應由外接耦合電容 CC1、CC2 與旁路電容 CS 決定；MOSFET 寄生電容在低頻時阻抗極大，視為開路，影響可忽略。
