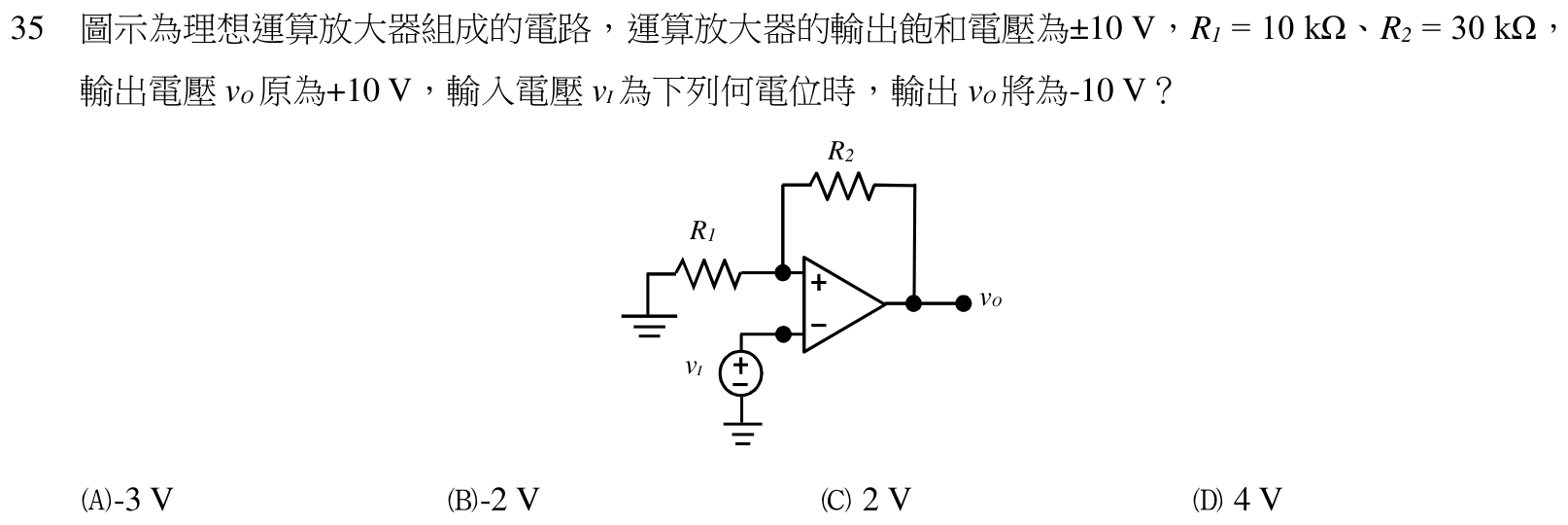

圖示為理想運算放大器組成的電路，運算放大器的輸出飽和電壓為±10 V，R1 = 10 kΩ、R2 = 30 kΩ，輸出電壓 vO 原為+10 V，輸入電壓 vI 為下列何電位時，輸出 vO 將為-10 V？
A-3 V
B-2 V
C2 V
D4 V正確答案
答案與詳解
為什麼答案是 D
輸入 4V 大於上限觸發電壓 2.5V，會使反相端（-）電位高於非反相端（+），導致輸出轉態為負飽和電壓 -10V。
考點：轉態條件
載入中…
輸入 4V 大於上限觸發電壓 2.5V，會使反相端（-）電位高於非反相端（+），導致輸出轉態為負飽和電壓 -10V。
