有一放大器電路如圖所示，放大器 $U_{1}$ 為理想運算放大器，其輸出電壓範圍侷限在 +10 V 與 -10 V 之間，二極體 $D_{1}$ 順向電壓 $V_{D0} = 0.7 V$ 。電阻 $R_{1} = 1 …

Question

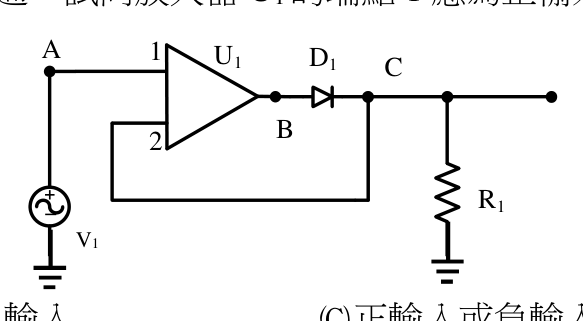

有一放大器電路如圖所示，放大器 $U_{1}$ 為理想運算放大器，其輸出電壓範圍侷限在 +10 V 與 -10 V 之間，二極體 $D_{1}$ 順向電壓 $V_{D0} = 0.7 V$ 。電阻 $R_{1} = 1 k\Omega$ ， $V_{1}$ 為交流電源，若欲使節點 A 為正時二極體 $D_{1}$ 導通，為負時二極體 $D_{1}$ 不導通，試問放大器 $U_{1}$ 的端點 1 應為正輸入或負輸入？
(A) 正輸入
(B) 負輸入
(C) 正輸入或負輸入均可
(D) 無法判斷

Accepted Answer

正確答案為 A。 精密半波整流電路中，為使節點A正時D1導通、負時截止，U1端點1(同相輸入+)接A點，形成負回授讓輸出跟隨並補償VD0。 (A) 【精密半波整流】端點1為正輸入(+)：A點正電壓→U1同相放大→輸出B點為正→D1導通→C點輸出正電壓，且負回授(C接端點2)使輸出精確跟隨V1並自動補償0.7V壓降。A負時U1輸出負電壓，D1截止，C點無電流，功能完全符合題意。 (B) 【同相vs反相輸入】端點1若為負輸入(−)：A點正→U1反相→輸出負電壓→D1反偏截止，無法在A正時讓D1導通，與題目要求完全相反。此選項是常見陷阱，誤將反相放大器的邏輯套用。

逐選項解析
