共 2 類科共用卷
鐵路人員考試高員三級-電子工程國安五等考試-電子組
電子學大意110 年第 18 題單選題

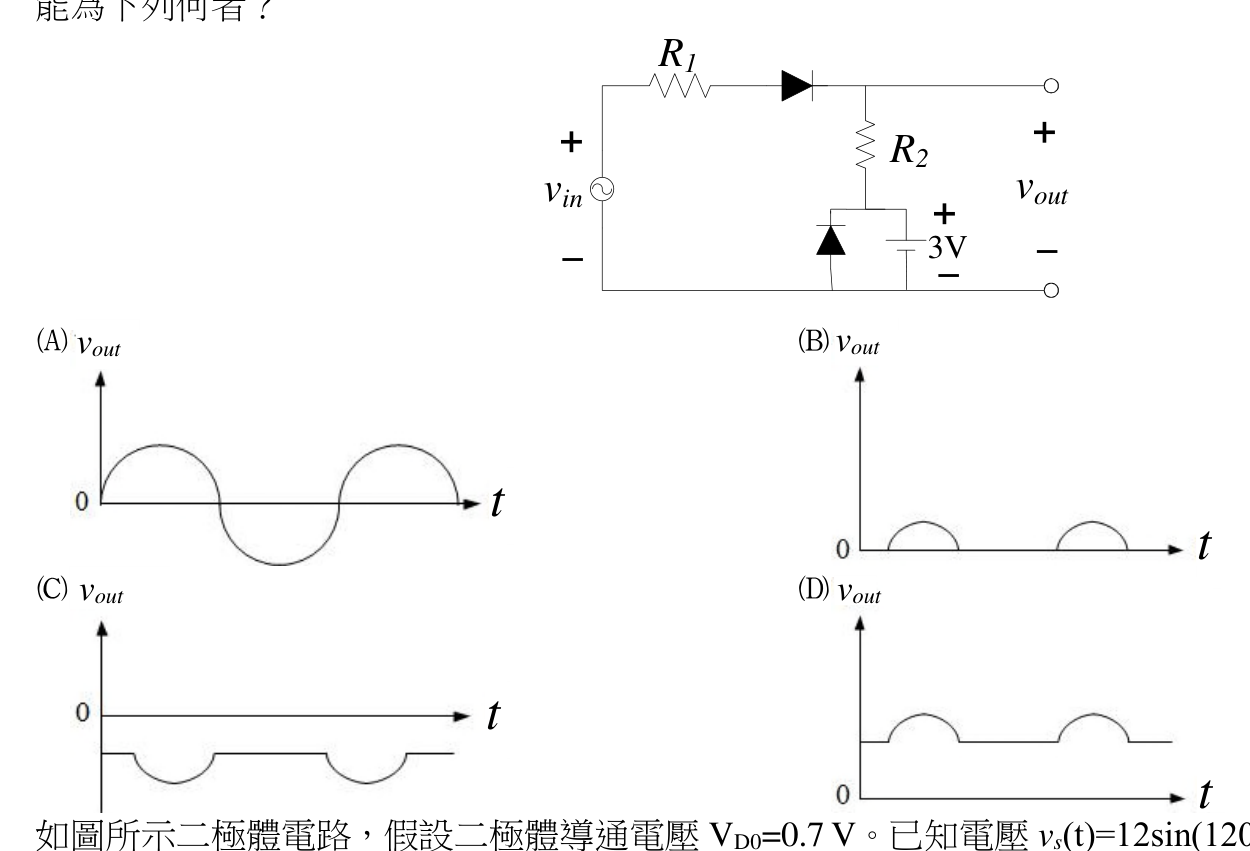

如圖所示之電路，假設二極體皆為理想， ，且 ，則其輸出電壓 之波形最有可能為下列何者？

題目圖片
A波形1
B波形2
C波形3
D波形4正確答案
答案與詳解
D
正確答案
正半週二極體D1導通+電池3V限幅，負半週D1截止；vout在正半週出現高於3V的截頂波形，負半週輸出為0（理想二極體）

逐選項解析

A波形1✕ 易錯陷阱
波形A為完整正弦波（含正負半週），但電路中有二極體D1，負半週時D1截止，電流無法通過，vout不可能出現負半週輸出，故錯誤。
B波形2✕ 錯誤
波形B為正半週的半波整流（基準在0），但電路中串有3V電池（正端朝上接在R2下方），使輸出在正半週時底部被抬高至3V，不是從0開始的半弓形，故B不符合實際電路行為。
C波形3✕ 錯誤
D波形4✓ 正確
登入查看完整解析

立即註冊,看完整詳解

這題的完整詳解,註冊就能看 · 每天 2 題免費

精選詳解
  • 完整逐選項解析
  • 秒殺解題技巧與破題關鍵
  • 關鍵知識表整理
  • 陷阱與易錯提醒
  • 同考點歷屆題庫連續刷題與錯題本
立即註冊觀看完整詳解 已有帳號?登入
接著練習整份考卷查看 110 年 鐵路人員考試高員三級-電子工程《電子學大意》完整試題與解答
