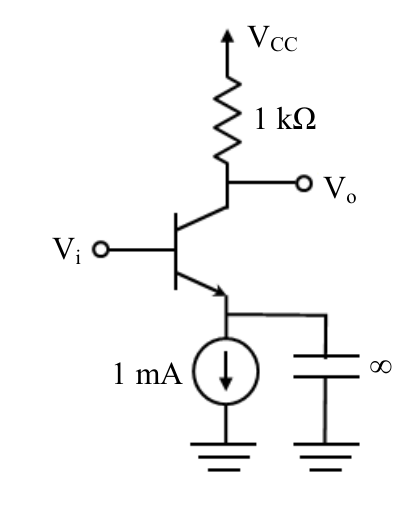

請問如圖所示放大器之增益（）為何？假設電晶體操作於主動區且 。
A
B
C正確答案
D
答案與詳解
為什麼答案是 C
IC=1mA，gm=IC/VT=1mA/25mV=40mA/V；射極電流源並聯無窮大電容，交流等效為短路到地；小訊號增益Vo/Vi=-gm×RC=-40×1kΩ=-40。
考點：gm計算錯誤考點：錯誤干擾選項考點：共射極電壓增益考點：偏壓電流誤讀
載入中…
IC=1mA，gm=IC/VT=1mA/25mV=40mA/V；射極電流源並聯無窮大電容，交流等效為短路到地；小訊號增益Vo/Vi=-gm×RC=-40×1kΩ=-40。
