鐵路人員考試高員三級-電子工程電子學大意107 年第 38 題單選題

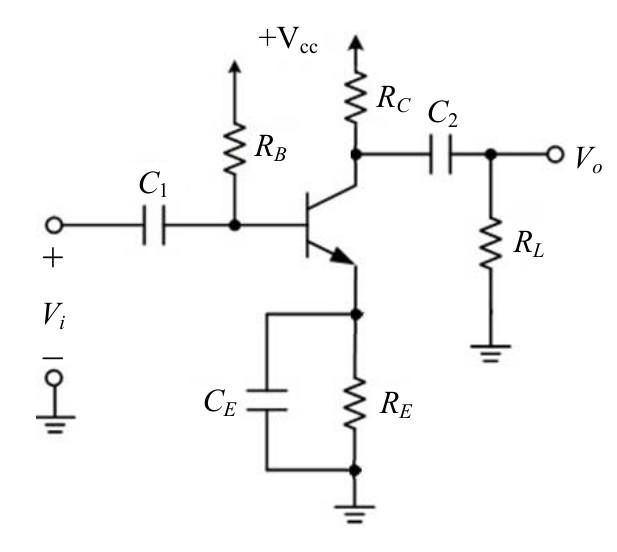

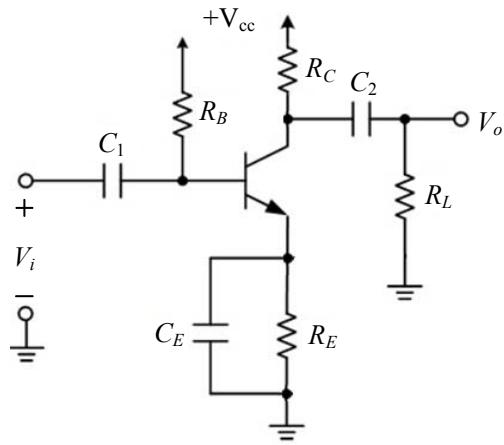

如圖電晶體放大器電路,試問旁路電容 CE 會衰減放大器頻率響應的那一頻段?

題目圖片
A全頻段
B高頻段
C中頻段
D低頻段正確答案
答案與詳解
D
正確答案
旁路電容CE在低頻時阻抗大,無法有效旁路RE,導致負回授增強、增益下降,故衰減低頻段響應。

逐選項解析

A全頻段✕ 錯誤
CE僅在低頻時失效,中高頻時CE阻抗趨近於零,RE被有效旁路,增益正常,故非全頻段衰減。
B高頻段✕ 錯誤
高頻時CE阻抗極小,幾乎短路RE,射極負回授消失,放大器增益維持最大值,不會衰減高頻段。
C中頻段✕ 易錯陷阱
D低頻段✓ 正確
