某非反相放大器使用一 20 kΩ 的可變電阻 Rf 作為回授電阻構成增益可調放大器,當輸入端電阻 R 值為多少時,最大增益為 51?

正確答案為 B。0.4kΩ代入：回授電阻最大為20kΩ，增益=20k/0.4k+1=50+1=51，正確符合最大增益51。

初考-電子工程電子學大意104 年第 1 題單選題

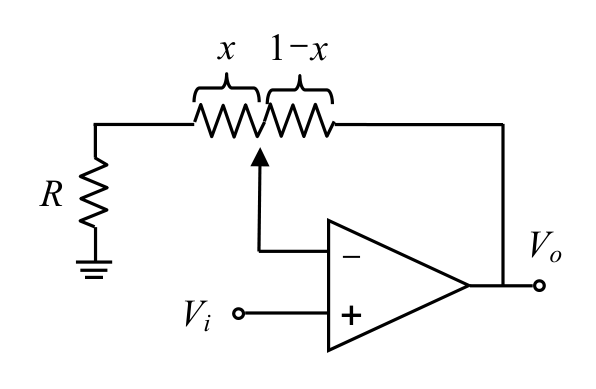

圖中使用一 $20 k Ω$ 的可變電阻構成一增益可調放大器，當電阻 $R$ 值為多少時，最大增益為 $51$ ？

0.2 k Ω

0.4 k Ω

正確答案

0.8 k Ω

1 k Ω

答案與詳解

正確答案

可變電阻(20kΩ)分成x與(1-x)兩段構成反相放大器，最大增益51對應R=0.4kΩ。

0.4kΩ代入：回授電阻最大為20kΩ，增益=20k/0.4k+1=50+1=51，正確符合最大增益51。

考點：增益計算錯誤考點：反相放大器增益
