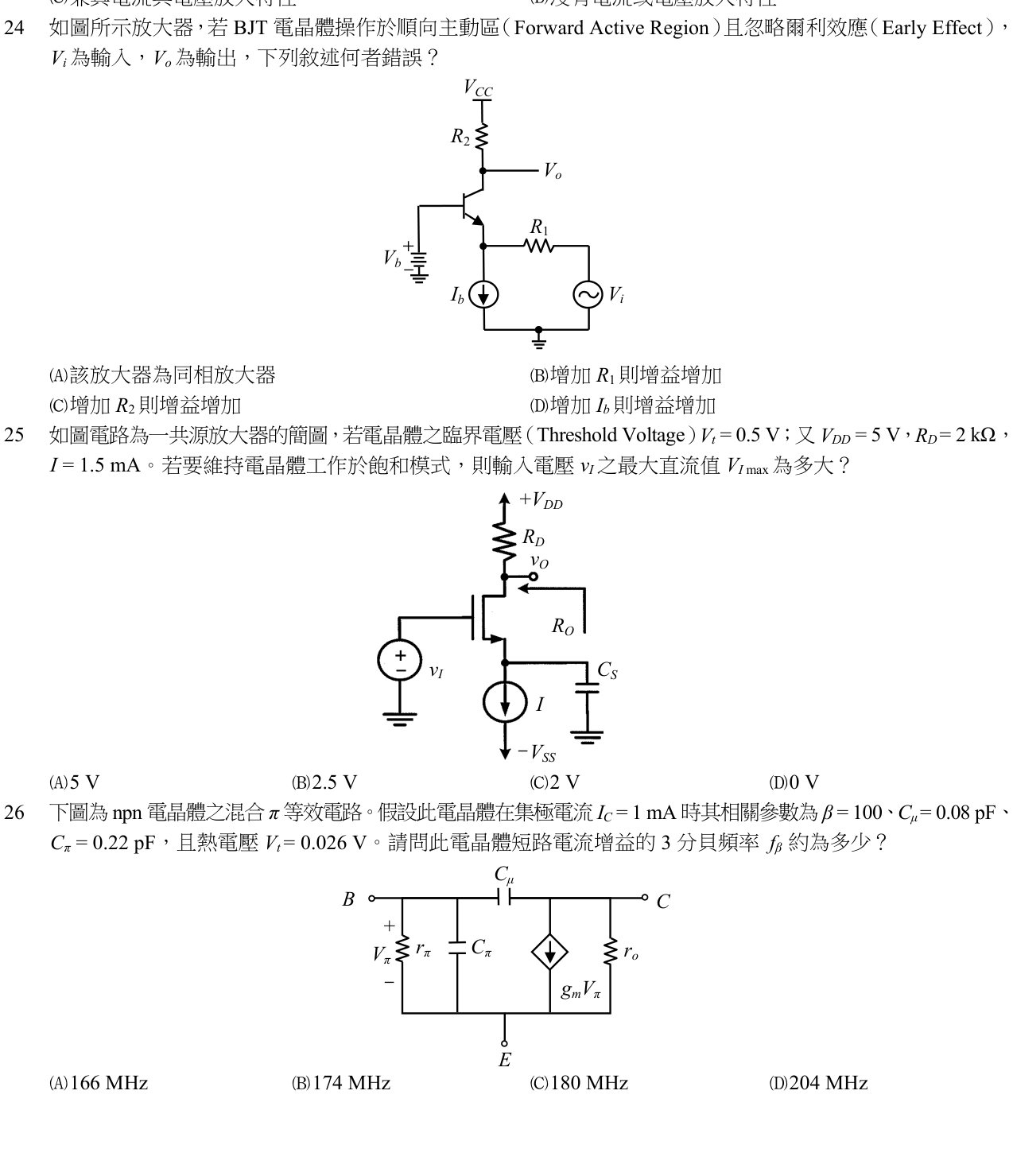

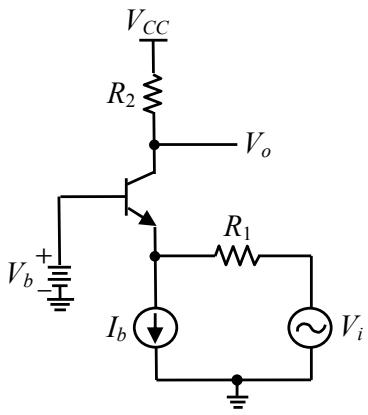

如圖所示放大器 ， 若BJT 電晶體操作於順向主動區（Forward Active Region）且忽略爾利效應（Early Effect），Vi 為輸入，Vo 為輸出，下列敘述何者錯誤？
A該放大器為同相放大器
B增加 R1 則增益增加正確答案
C增加 R2 則增益增加
D增加 Ib 則增益增加
答案與詳解
為什麼答案是 B
錯誤。R1 為基極偏壓電阻,不出現在 Av = gm·R2 的表達式中,增加 R1 並不會提高增益,反而可能影響偏壓使 Ic 下降。
載入中…
錯誤。R1 為基極偏壓電阻,不出現在 Av = gm·R2 的表達式中,增加 R1 並不會提高增益,反而可能影響偏壓使 Ic 下降。
