警察鐵路電子學大意10812單選題

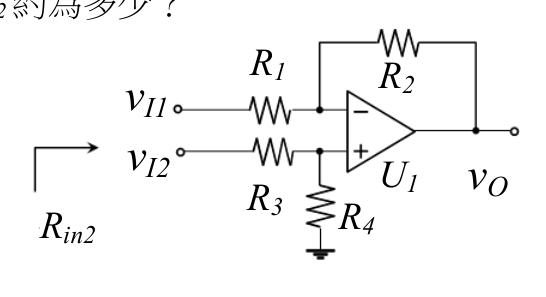

如圖所示電路,U1 為理想運算放大器。已知電阻 。求在輸入端 的等效輸入電阻 約為多少?

題目附圖
A
B
C正確答案
D
答案與詳解
C
正確答案
差動放大器電路中,v_I2的等效輸入電阻由R3與R4串聯決定,R_in2 = R3 + R4 = 1+3 = 4 kΩ

為什麼答案是 C

v_I2經R3連接到運算放大器非反相端(+),非反相端再經R4接地。理想運放輸入電流為零,v_I2看進去的電阻即R3+R4=1+3=4kΩ。

考點:輸入電阻計算考點:非反相端輸入電阻考點:電阻誤加組合
