鐵路人員考試高員三級-電子工程電子學大意108 年第 36 題單選題考點：積分器輸出特性考點：積分器方波→三角波

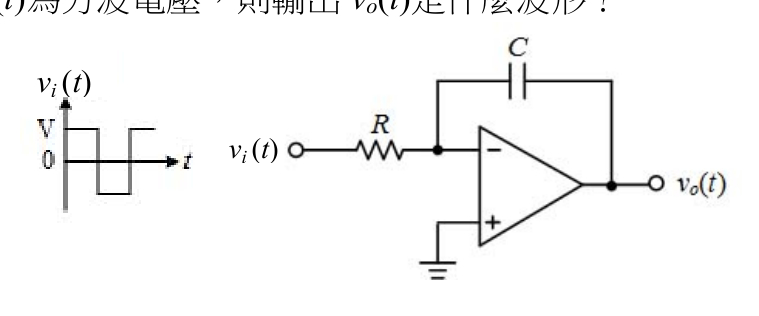

如圖電路，若輸入 vi(t)為方波電壓，則輸出 vo(t)是什麼波形？

題目圖片

A正弦波

B三角波正確答案

C脈波

D矩形波

答案與詳解

B

正確答案

反相積分器電路（RC op-amp積分器），方波輸入→對方波積分→輸出三角波

逐選項解析

A正弦波積分器輸出特性✕ 錯誤

正弦波是微分器對三角波或特定諧振電路的輸出，積分器對方波不會產生正弦波。

B三角波積分器方波→三角波✓ 正確

圖示電路為反相積分器：輸入端串聯R，op-amp負端為虛地，回授元件為電容C。方波為定值電壓，對定值積分得線性斜坡，正負交替即形成三角波。
