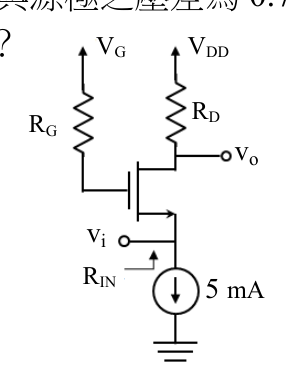

假設圖中電晶體操作於飽和區，閘極與源極之壓差為 0.7 V，且臨界電壓 VTH=0.6 V。請問圖中共閘極放大器之小訊號輸入電阻 RIN 為何？
A10 Ω正確答案
B20 Ω
C30 Ω
D40 Ω
答案與詳解
逐選項解析
A10 Ω✓ 正確
B20 Ω✕ 錯誤
20 Ω 對應 gm=0.05 S，需 VGS−VTH=0.05V 或不同偏壓條件，與題目給定 5mA、0.1V 過驅電壓不符。
C30 Ω✕ 錯誤
30 Ω 對應 gm≈0.033 S，與本題參數計算結果不符，可能誤用電阻分壓公式混入 RG 或 RD。
D40 Ω✕ 易錯陷阱
