如圖非穩態電路，輸出 vo 的飽和電壓在±10 V，其 R1 = 100 kΩ，R2 = R = 1 MΩ 且 C = 0.01 μF；試問v - 在什麼電壓時，輸出電壓 vo 會轉態？

初考-電子工程電子學大意108 年第 37 題單選題

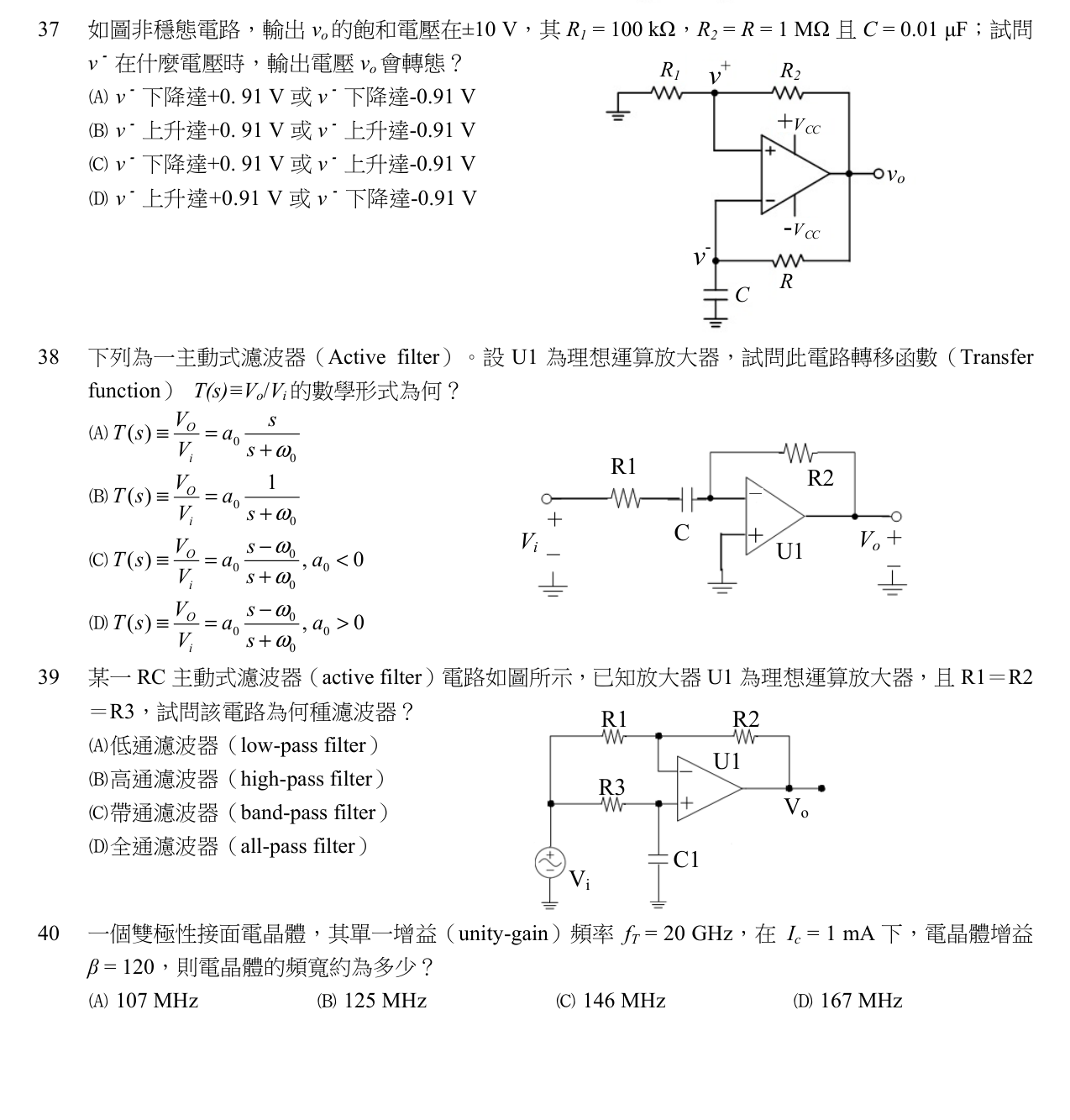

如圖非穩態電路，輸出 $v_{o}$ 的飽和電壓在 $\pm 10$ V，其 $R_{1} = 100 kΩ$ ， $R_{2} = R = 1 MΩ$ 且 $C = 0.01 μ F$ ；試問 $v^{-}$ 在什麼電壓時，輸出電壓 $v_{o}$ 會轉態？

v^{-}

下降達

+ 0.91

V 或

v^{-}

下降達

- 0.91

v^{-}

上升達

+ 0.91

V 或

v^{-}

上升達

- 0.91

v^{-}

下降達

+ 0.91

V 或

v^{-}

上升達

- 0.91

v^{-}

上升達

+ 0.91

V 或

v^{-}

下降達

- 0.91

V正確答案

答案與詳解

正確答案

施密特觸發門檻 $v^+=\pm\beta V_{sat}=\pm 0.91$ V，電容充電時 $v^-$ 上升到 +0.91 V 觸發轉態，放電時 $v^-$ 下降到 -0.91 V 觸發轉態，故選 D。
