初考-電子工程
111 年 · 第 19 題
初考-電子工程
電子學大意
111 年
第 19 題
單選題

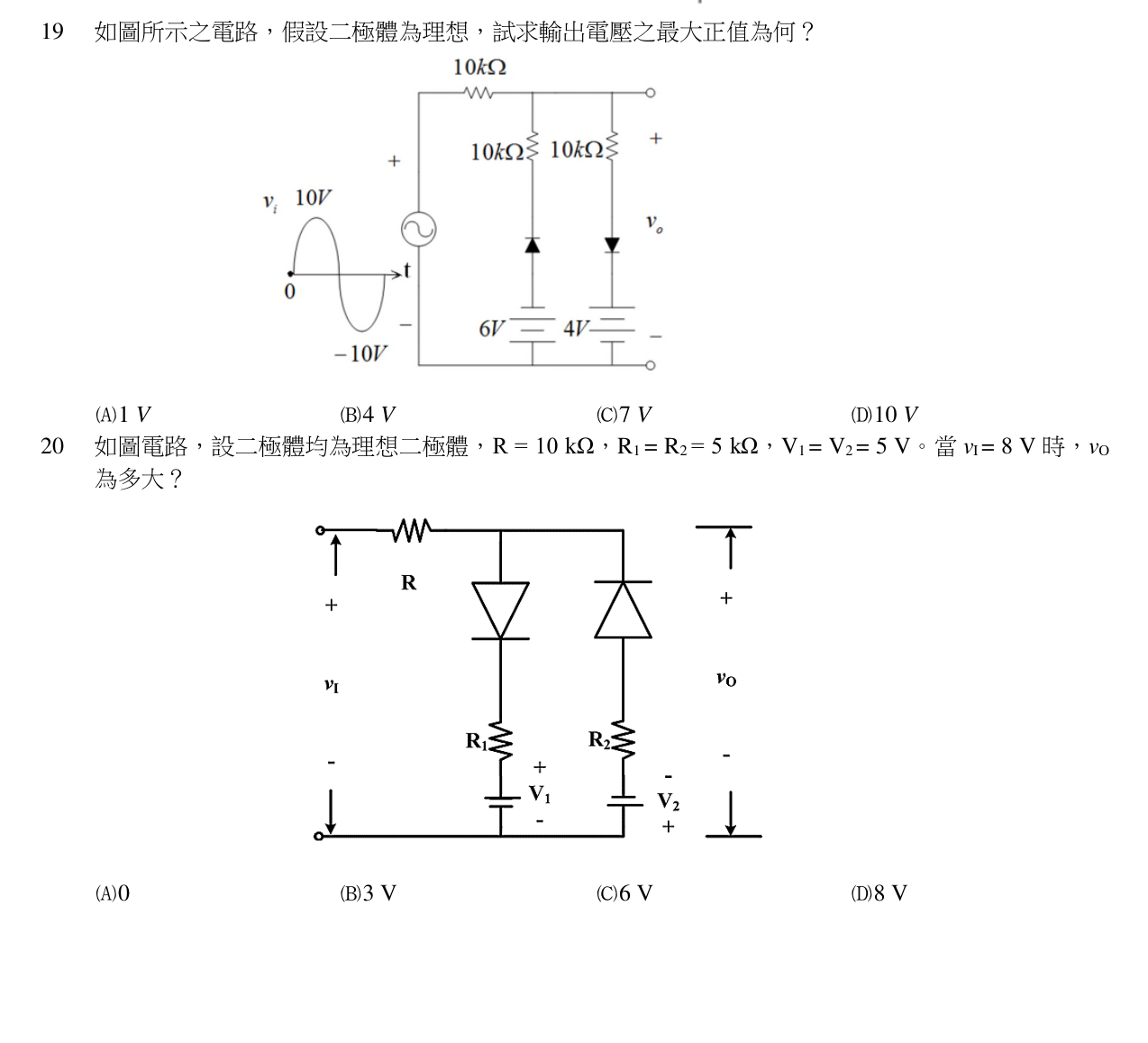

如圖所示之電路，假設二極體為理想，試求輸出電壓之最大正值為何？
A
1 V
B
4 V
C
7 V
正確答案
D
10 V
答案與詳解
C
正確答案
輸入正半週時，左支二極體（陽極接地端朝上）反向截止，右支二極體在 \(v_o>4V\) 時導通箝位，輸出最大正值 = 4V + (10V−4V)/2 = 7V。
