初考-電子工程電子學大意111 年第 16 題單選題

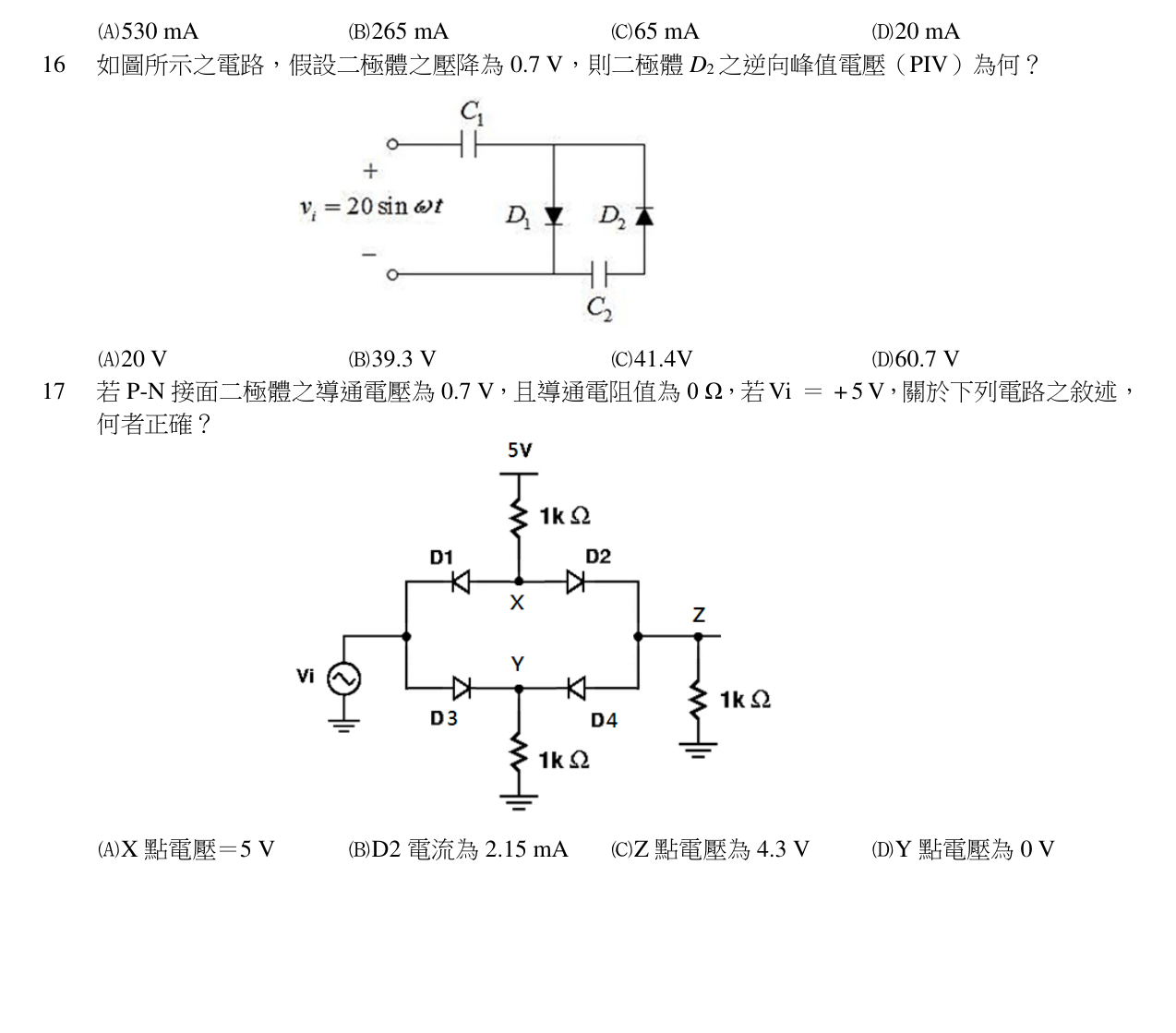

如圖所示之電路，假設二極體之壓降為 0.7 V，則二極體 D2 之逆向峰值電壓（PIV）為何？

題目附圖
A20 V
B39.3 V正確答案
C41.4 V
D60.7 V
答案與詳解
B
正確答案
此為倍壓電路，D2的PIV約為2Vm − 0.7 ≈ 39.3 V。
