初考-電子工程電子學大意111 年第 29 題單選題

關於雙載子電晶體 （BJT）的小信號模型，下列敘述何者錯誤？

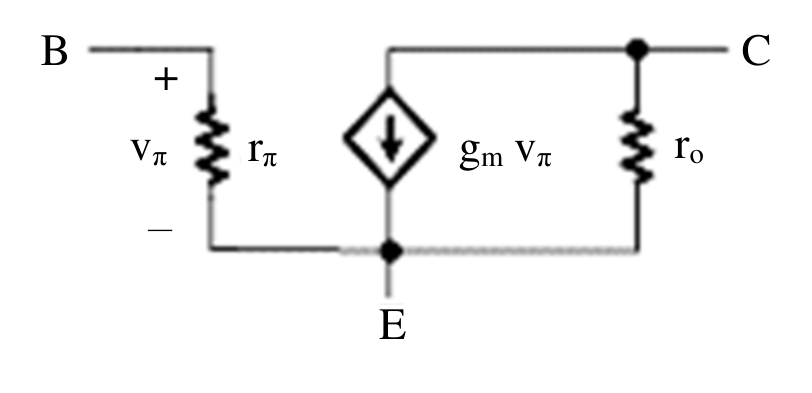

題目附圖
A在特定 β 的條件下，rπ 與偏壓電流成正比正確答案
B在特定 β 的條件下，gm 與偏壓電流成正比
C在特定元件大小的條件下，ro 與偏壓電流成反比
D對共射級放大器而言，rπ 越大則輸入阻抗越大 代號：3514 頁次：9－7
答案與詳解
A
正確答案
BJT小信號模型中，rπ = β/gm = βVT/IC，故rπ與偏壓電流IC成反比，非正比，選項A錯誤。

為什麼答案是 A

rπ = β / gm = β·VT / IC。在固定β下，rπ與偏壓電流IC成「反比」而非正比。題目問錯誤者，A正是錯誤敘述，為正解。

考點：rπ與IC關係考點：gm與IC關係考點：ro與IC關係考點：共射極輸入阻抗
