國安五等考試-電子組電子學大意104 年第 39 題單選題

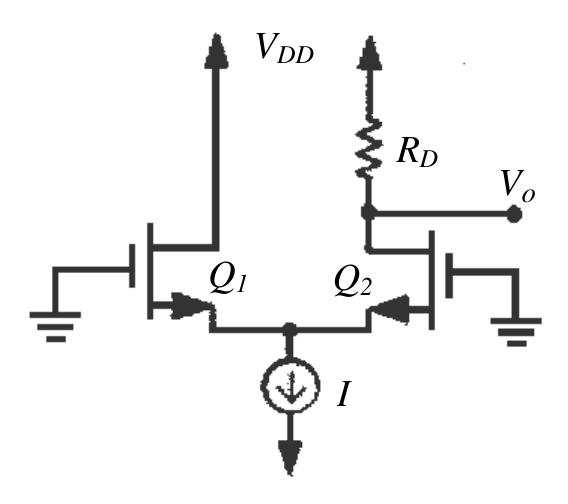

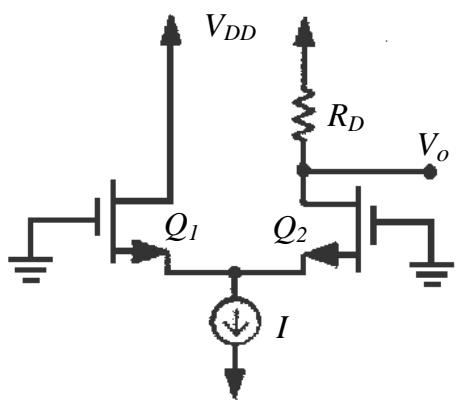

圖示電路， $Q_{1}$ 與 $Q_{2}$ 具相同特性，若 $R_{D} = 4 k Ω$ ， $V_{D D} = 10 V$ ，I=2 mA，則電壓 $V_{0}$ 應為若干伏特？

題目圖片

A2

B5

C6正確答案

D10

答案與詳解

C

正確答案

差動對電路中Q1與Q2特性相同，電流I被平均分配，各流I/2=1mA，Vo=VDD－(I/2)×RD=10－4=6V。

為什麼答案是 C

Q1與Q2特性相同，電流源I=2mA被平分，ID2=1mA；Vo=VDD－ID2×RD=10－(1mA×4kΩ)=10－4=6V，正確。
