國安五等考試-電子組電子學大意104 年第 28 題單選題

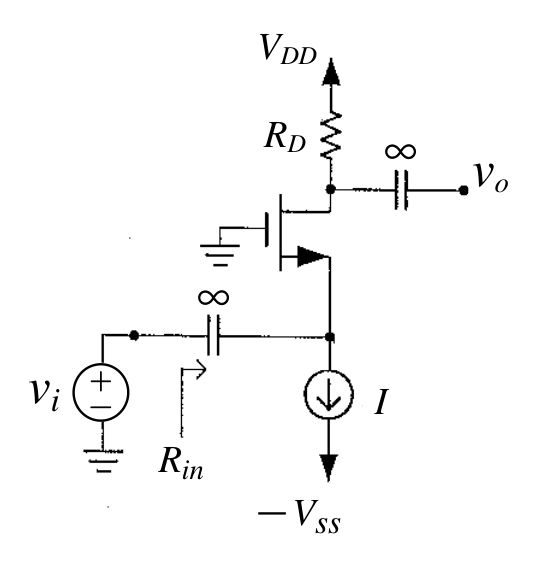

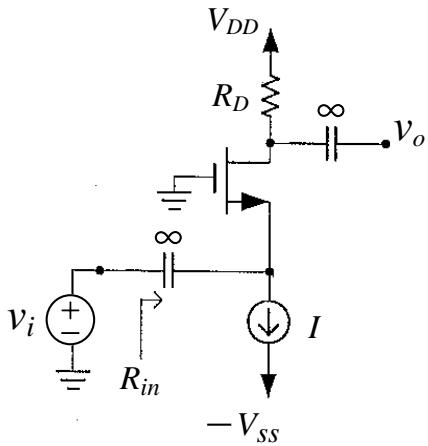

圖示電路，若電晶體的 $μ_{n} C_{o x} (W / L) = 100 m A / V^{2}$ 、輸出阻抗 $r_{o} = 10 k Ω$ ， $R_{D} = 10 k Ω$ ，I=0.125 mA，則電壓增益 $A_{v}$ 為若干？

題目圖片

A5

B10

C25正確答案

D50

答案與詳解

C

正確答案

NMOS共源極放大器，電流源偏壓I決定gm，增益Av = -gm(RD‖ro)，取絕對值≈25

為什麼答案是 C

gm=√(2×100mA/V²×0.125mA)=√(0.025)=5mA/V；RD‖ro=10k‖10k=5kΩ；Av=5mA/V×5kΩ=25，正確
