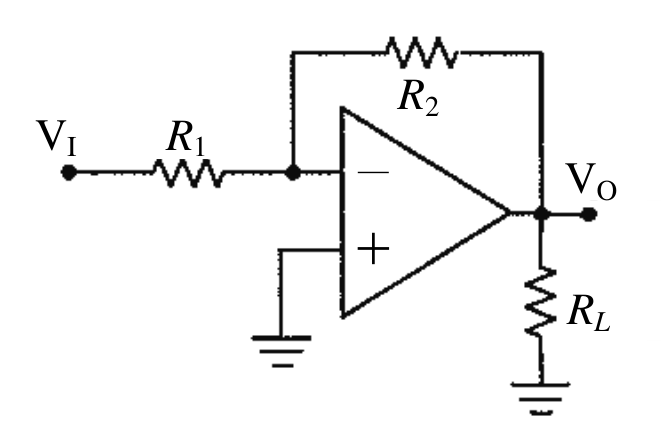

圖示為理想運算放大器之電路， $R_{1}=1\ k\Omega$ 、 $R_{2}=20\ k\Omega$ 、 $R_{L}=10\ k\Omega$ ，則其電壓增益 $A_{V}=V_{0}/V_{I}$ ?

國安五等考試-電子組電子學大意104 年第 8 題單選題

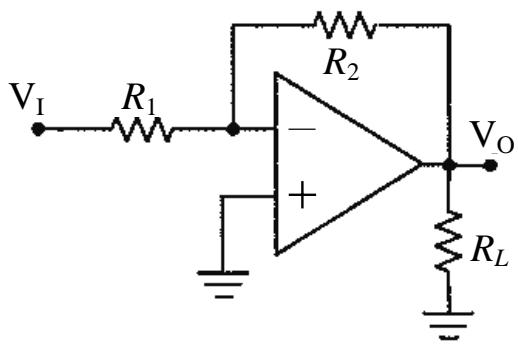

圖示爲理想運算放大器之電路， $R_{1}$ = 1 k $Ω$ 、 $R_{2}$ = 20 k $Ω$ 、 $R_{L}$ = 10 k $Ω$ ，則其電壓增益 $A_{V} = V_{O} / V_{I}$ ？

A-20正確答案

B-2

C10

D21

答案與詳解

正確答案

反相放大器電路，電壓增益 = -R2/R1 = -20kΩ/1kΩ = -20，負號表示反相，RL不影響理想OP增益

標準反相放大器公式 Av = -R2/R1 = -20kΩ/1kΩ = -20。圖中VI經R1接到OP反相端(-)，R2從輸出端回授到反相端(-)，正相端(+)接地，RL接在輸出端與地之間但對理想OP增益無影響。

載入中…

電路型式	輸入端	電壓增益公式	本題代入
反相放大器	反相端(-)	Av = -R2/R1	-20k/1k = -20 ✓
非反相放大器	正相端(+)	Av = 1 + R2/R1	1 + 20 = 21 ✗
