五等-電子工程電子學大意110 年第 36 題單選題

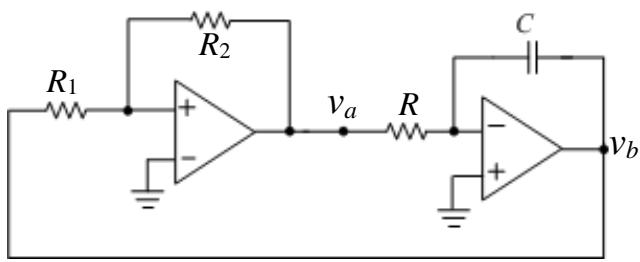

圖示電路，當電路正常工作時，電壓 va 的波形為何？
B正確答案
圖示電路為方波-三角波產生器：左側OP AMP為滯滯比較器(史密特觸發器)輸出方波，右側OP AMP為積分器輸出三角波；va點位於兩者之間，輸出方波。
為什麼答案是 B
左側OP AMP：R2由輸出回授至正(+)端、R1串聯輸入至正端，負端接地，構成正回授滯滯比較器(Schmitt Trigger)。此級輸出va為方波。右側積分器將方波積分後於vb得三角波。va點即左級輸出，為方波。
載入中…
完整詳解
Pro · 無限重點 圖示電路為方波-三角波產生器：左側OP AMP為滯滯比較器(史密特觸發器)輸出方波，右側OP AMP為積分器輸出三角波；va點位於兩者之間，輸出方波。
左級OP AMP：正端接回授(R1、R2構成正回授) → 滯滯比較器 → 輸出方波；va就是左級輸出，故選B。
逐選項分析
A✕ 陷阱
弦波需LC諧振或韋恩橋等正弦振盪電路，此電路無此結構。容易誤選是因為看到振盪電路就想到弦波。
B✓ 正確
左側OP AMP：R2由輸出回授至正(+)端、R1串聯輸入至正端，負端接地，構成正回授滯滯比較器(Schmitt Trigger)。此級輸出va為方波。右側積分器將方波積分後於vb得三角波。va點即左級輸出，為方波。
C✕ 陷阱
三角波是右側積分器OP AMP的輸出vb，而非va。兩者位置搞混是最常見陷阱。
D✕
階梯波需要取樣保持或DAC電路，此電路無此結構，可直接排除。
方波-三角波產生器各點波形對照
| 位置 | 電路功能 | 波形 |
|---|
| va（左級輸出） | 正回授滯滯比較器（Schmitt Trigger） | 方波 |
| vb（右級輸出） | 積分器（R、C組成） | 三角波 |
| 回授路徑 | vb → 左級正端（經R1） | 完成振盪閉迴路 |
最大陷阱是將va與vb搞混：va是左側比較器輸出(方波)，vb是右側積分器輸出(三角波)。考生常因「積分器產生三角波」的印象，誤以為整體電路輸出三角波，卻忘記題目問的是中間節點va，而非最終輸出vb。
