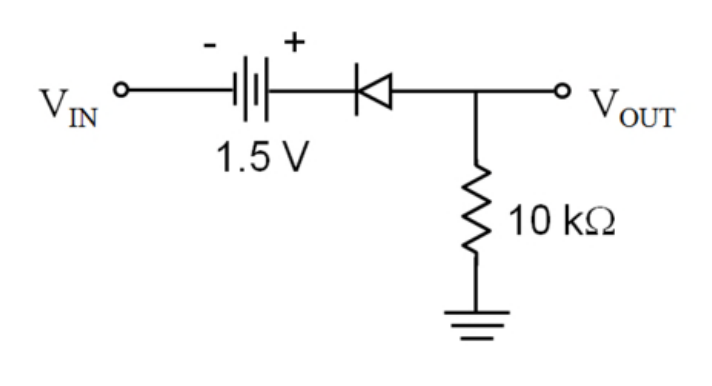

當輸入電壓 VIN = -3.5 V，求此電路的輸出電壓 VOUT 為何？假設二極體的開啟電壓（turn-on voltage）為 0.8 V。
A-4.2 V
B-5 V
C-2 V
D-1.2 V正確答案
答案與詳解
為什麼答案是 D
電路中電池使節點A電位升至-2V，二極體陰極接節點A、陽極接VOUT。當二極體正向導通時，陽極電位比陰極高0.8V，故VOUT = -2V + 0.8V = -1.2V。此時VOUT(-1.2V)大於陰極(-2V)，二極體確實正向導通，電流由VOUT經二極體流向節點A，並由10kΩ電阻從地端補充電流，符合KCL，答案為-1.2V。
