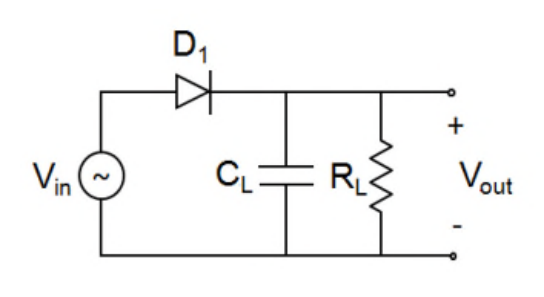

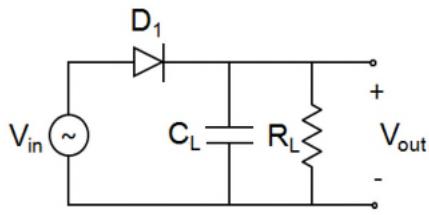

下列敘述對於二極體整流電路(含負載電阻 RL 與濾波電容 CL)何者正確?
A$V_{OUT}$ 的漣波（ripple）大小反比於 $C_{L}$正確答案
B$V_{OUT}$ 的漣波（ripple）大小正比於 $R_{L}$
C$V_{OUT}$ 的漣波（ripple）大小正比於 $V_{IN}$ 的頻率
D$\mathrm{V}_{\mathrm{OUT}}$ 的漣波（ripple）大小反比於二極體的開啟電壓（turn-on voltage）
答案與詳解
為什麼答案是 A
漣波電壓公式 Vr ≈ Vp/(f·RL·CL)，CL在分母，故漣波大小反比於CL。CL越大，電容放電時間常數τ=RL·CL越大，電壓下降幅度越小，漣波越小。圖中CL與RL並聯，正是此濾波結構。
