五等-電子工程電子學大意104 年第 27 題單選題

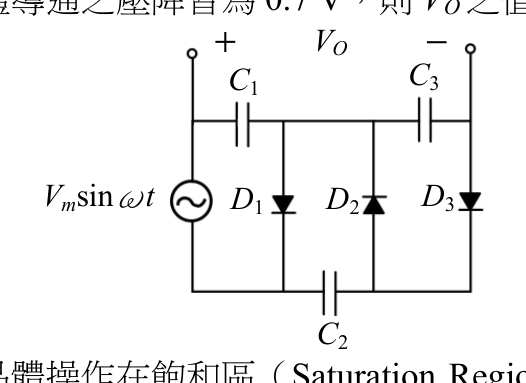

如圖所示之電路，二極體導通之壓降皆為 $0.7$ V，則 $V_{O}$ 之值為何？

2 V_{m} - 0.7

2 V_{m} - 1.4

3 V_{m} - 1.4

3 V_{m} - 2.1

正確答案

答案與詳解

正確答案

此為三倍壓整流電路，輸出電壓為3Vm，每個二極體有0.7V壓降，共3顆二極體串聯損失2.1V，故Vo = 3Vm - 2.1。

正確答案。電路為三倍壓整流：C1在負半週經D1充至Vm-0.7，C2在正半週再疊加充電，C3再疊加，最終Vo = 3Vm - 2.1（三顆二極體D1、D2、D3各損耗0.7V，合計2.1V）。

載入中…

類型	電容數	二極體數	輸出電壓（理想）	實際輸出（壓降0.7V）
半波整流	1	1	Vm	Vm - 0.7
二倍壓	2	2	2Vm	2Vm - 1.4
三倍壓（本題）	3	3	3Vm	3Vm - 2.1
N倍壓	N	N	NVm	NVm - 0.7N
