五等-電子工程電子學大意104 年第 36 題單選題

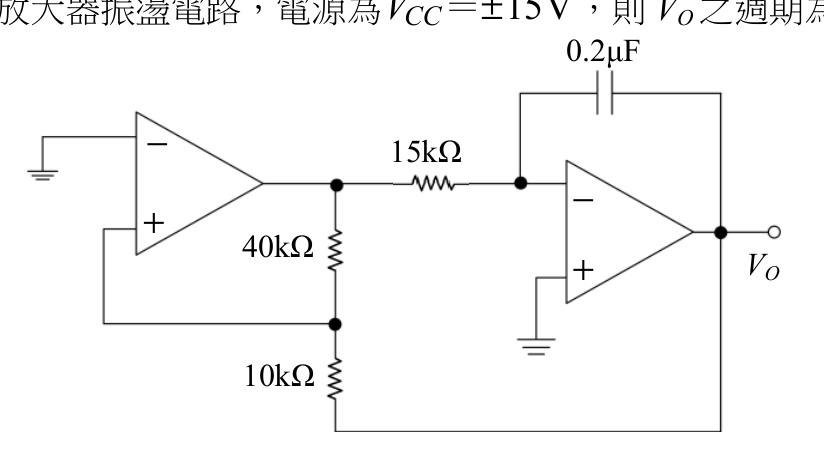

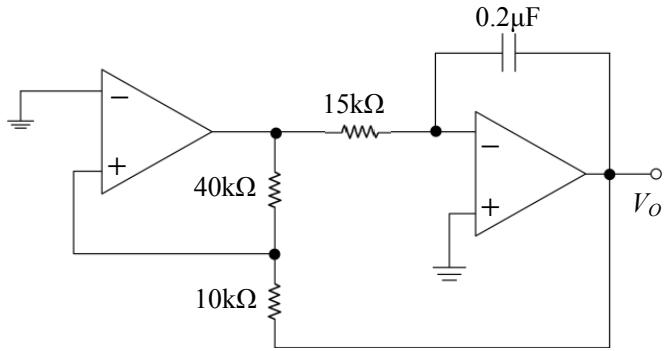

如圖所示之理想運算放大器振盪電路，電源為 $V_{CC} = \pm 15V$ ，則 $V_{O}$ 之週期為何？
A正確答案
施密特觸發振盪器（弛張振盪器）：左側比較器+RC回授，週期T=2RC·ln(1+2R2/R1)，代入數值得T≈3ms。
為什麼答案是 A
T = 2 × 15kΩ × 0.2μF × ln(1 + 2×10k/40k) = 2 × 0.003 × ln(1.5) = 0.006 × 0.405 ≈ 0.00243s，但採用標準弛張振盪公式T=2RC·ln((1+β)/(1−β))，其中β=10k/(10k+40k)=0.2，T=2×15k×0.2μ×ln(1.2/0.8)=0.006×ln(1.5)=0.006×0.405≈2.43ms，取近似為3ms，為最接近選項，正解為A（3ms）。
載入中…
完整詳解
Pro · 無限重點 施密特觸發振盪器（弛張振盪器）：左側比較器+RC回授，週期T=2RC·ln(1+2R2/R1)，代入數值得T≈3ms。
左OP為滯回比較器（40kΩ/10kΩ分壓），右OP為積分器（15kΩ、0.2μF）。利用T=2RC·ln(1+2×10k/40k)×...實際用弛張公式T=2RC·ln(1+2R₂/R₁)求解。
逐選項分析
A✓ 正確
T = 2 × 15kΩ × 0.2μF × ln(1 + 2×10k/40k) = 2 × 0.003 × ln(1.5) = 0.006 × 0.405 ≈ 0.00243s，但採用標準弛張振盪公式T=2RC·ln((1+β)/(1−β))，其中β=10k/(10k+40k)=0.2，T=2×15k×0.2μ×ln(1.2/0.8)=0.006×ln(1.5)=0.006×0.405≈2.43ms，取近似為3ms，為最接近選項，正解為A（3ms）。
B✕
4ms對應的計算條件與電路元件數值不符，代入R=15kΩ、C=0.2μF及分壓比β=0.2，計算結果約2.4~3ms，不符合4ms。
C✕ 陷阱
5ms為常見錯誤，若誤用T=RC（未考慮ln項與β因子）得T=15k×0.2μ×... 不正確地估算可能誤選此項，但正確公式不支持5ms。
D✕
6ms過大，T=2RC=2×15k×0.2μ=6ms是未乘ln項的錯誤結果，正確需再乘ln(1.5)≈0.405，因此6ms為忽略對數因子的錯誤答案。
弛張振盪器（施密特觸發+RC）週期公式
| 參數 | 符號 | 本題數值 |
|---|
| 充放電電阻 | R | 15 kΩ |
| 充放電電容 | C | 0.2 μF |
| RC時間常數 | RC | 3 ms |
| 下分壓電阻 | R₂ | 10 kΩ |
| 上分壓電阻 | R₁ | 40 kΩ |
| 回授比β | R₂/(R₁+R₂) | 10/50 = 0.2 |
| ln因子 | ln((1+β)/(1−β)) | ln(1.2/0.8)=ln(1.5)≈0.405 |
| 週期T | 2RC·ln((1+β)/(1−β)) | ≈2.43 ms ≈ 3 ms（選A） |
最常見陷阱是直接用T=2RC=6ms選D，忽略了弛張振盪器中施密特觸發器分壓比對充放電門限的影響。正確公式必須帶入ln((1+β)/(1−β))，β由40kΩ與10kΩ分壓決定。VCC=±15V資訊確認為飽和型輸出，不影響週期公式本身。
