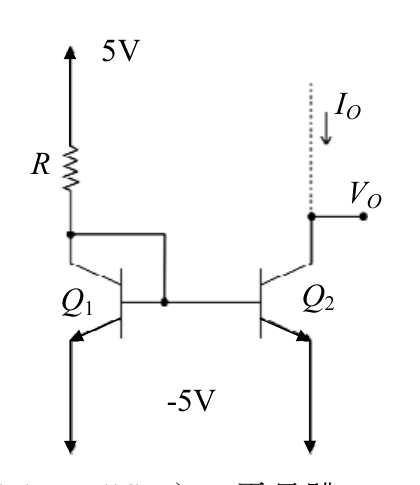

圖示雙極性接面電晶體（BJT）構成的電流源電路，當電路正常工作時，電壓VO 可容許的最小值約為若干 V？
A-5 V
B-4.7 V正確答案
C-2.3 V
D0.2 V
答案與詳解
為什麼答案是 B
由圖可見Q2射極接-5V，集極為VO輸出端。電流源正常工作須Q2在主動區，需VCE≥VCE_sat≈0.3V，故VO(min)=-5+0.3=-4.7V，正確答案。
考點：負電源誤認考點：VCE_sat主動區邊界考點：非最小邊界值
