五等-電子工程電子學大意104 年第 26 題單選題

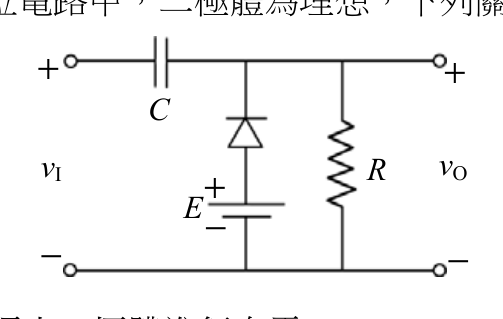

考慮輸入一方波訊號至下圖的箝位電路中，二極體為理想，下列關於此電路操作的敘述何者錯誤？
A當輸入電壓小於 E 時，電容可經由二極體進行充電
B此電路最小輸出電壓為 E
C此電路最大輸出電壓與 E 值無關正確答案
D在完成電容充電後，輸入電壓大於 E 時，輸出電壓為輸入電壓與電容電壓的和
C正確答案
箝位電路(Clamper)中，最大輸出電壓 = 方波峰值 + E，與E值有關；選項C說「與E無關」是錯誤敘述。
為什麼答案是 C
【錯誤選項】電容充電後其兩端電壓 = (Vpeak − E)，最大輸出 = Vpeak + (Vpeak − E) = 2Vpeak − E，明顯與E有關，選項C說「最大輸出與E無關」是錯誤的。
載入中…
完整詳解
Pro · 無限重點 箝位電路(Clamper)中，最大輸出電壓 = 方波峰值 + E，與E值有關；選項C說「與E無關」是錯誤敘述。
箝位電路輸出電壓 = 輸入電壓 + 電容電壓。電容充電至(峰值−E)，故最大輸出 = 峰值+(峰值−E) = 2×峰值−E，明顯與E有關，選C。
逐選項分析
A✕
由圖可見二極體與電池E串聯：當輸入電壓小於E時，二極體正向導通，電容可經由此路徑充電，敘述正確。
B✕
二極體導通條件為 vO ≤ E，穩態時輸出最小值被箝制在E（二極體截止臨界點），敘述正確。
C✓ 正確
【錯誤選項】電容充電後其兩端電壓 = (Vpeak − E)，最大輸出 = Vpeak + (Vpeak − E) = 2Vpeak − E，明顯與E有關，選項C說「最大輸出與E無關」是錯誤的。
D✕
充電完成後二極體截止，電容電壓固定，輸出電壓 = 輸入電壓 + 電容電壓（KVL），敘述正確。
箝位電路(帶偏壓E)穩態分析
| 狀態 | 二極體 | 電容 | 輸出電壓 vO |
|---|
| 輸入 < E（負半週/低準位） | 導通 | 充電至 Vpeak−E | vO = E（被箝住） |
| 輸入 > E（正半週/高準位） | 截止 | 電壓維持 Vpeak−E | vO = vI + (Vpeak−E) |
| 最大輸出 | 截止 | 已充飽 | 2Vpeak − E（與E有關！） |
| 最小輸出 | 導通臨界 | 充電中 | E（與E有關！） |
考生容易誤以為「最大輸出只取決於輸入峰值」而忽略電容充電量受E影響。實際上電容充至(Vpeak−E)，所以最大輸出＝Vpeak＋(Vpeak−E)＝2Vpeak−E，E越大最大輸出越小，兩者確實相關。選項C利用此盲點設陷。
