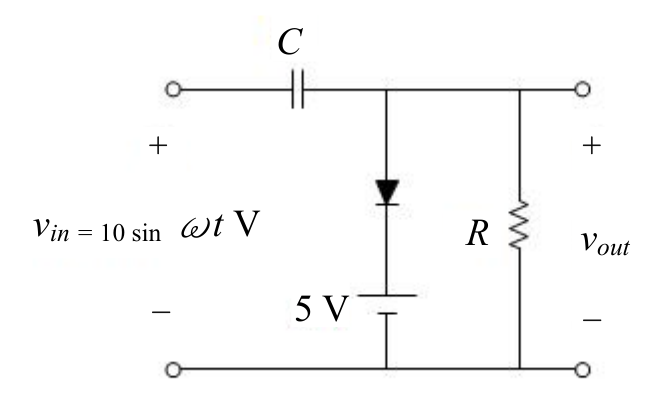

如圖所示之電路，若二極體之壓降為 0.7 V 且 RC 時間常數很大，則其穩態輸出電壓之最低電壓值為何？
A4.3 V
B5.7 V
C-14.3 V正確答案
D-15.7 V
答案與詳解
為什麼答案是 C
正確答案。分析如下：圖中電路為負箝位器。輸入 vin = 10sinωt，峰值 +10V，谷值 -10V。二極體方向（陰極朝上、陽極接地側）在 vin 正半週且超過 5V+0.7V=5.7V 時二極體導通（實際需仔細看圖，二極體陰極接節點，陽極接5V電池正端）。RC很大時電容穩態充至使二極體恰好截止。穩態電容電壓 Vc = 輸入峰值 - (5 + 0.7) = 10 - 5.7 = 4.3 V（電容左正右負）。輸出電壓 vout = vin - Vc。最低輸出 = 最低輸入 - Vc = -10 - 4.3 = -14.3 V。
考點：忽略電容箝位考點：符號方向錯誤考點：負箝位電路分析考點：電容電壓計算錯誤
