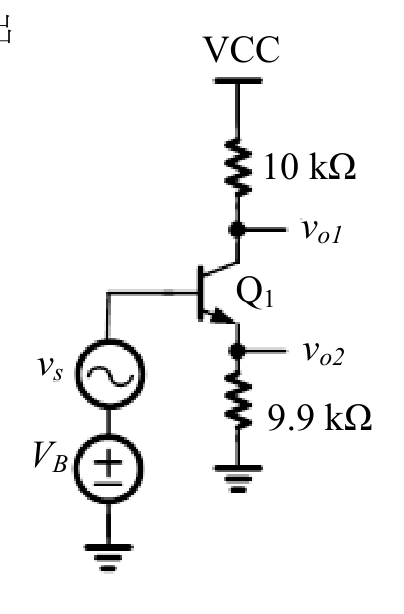

圖中電晶體操作在主動區（forward active region）， $\beta = 99$ 。直流偏壓為 $V_{B}$ ，交流輸入信號為 $v_{s}$ ，輸出信號為 $v_{o1}$ 及 $v_{o2}$ 。下列敘述何者正確？ (A) $v_{o1}$ 及 $v_{o2}$ 為同相（in phase）輸出 (B) $\left|v_{o1}/v_{o2}\right|=100/99$ (C) $\left|v_{o1}/v_{o2}\right|=99/100$ (D) $\left|v_{o1}/v_{o2}\right|=1$

鐵路人員考試高員三級-電子工程電子學大意106 年第 27 題單選題考點：相位關係判斷考點：增益比值計算

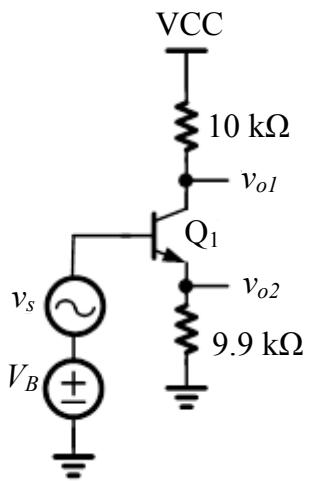

圖中電晶體操作在主動區（forward active region）， $β = 99$ 。直流偏壓為 $V_{B}$ ，交流輸入信號為 $v_{s}$ ，輸出信號為 $v_{o 1}$ 及 $v_{o 2}$ 。下列敘述何者正確？

v_{o 1}

及

v_{o 2}

為同相（in phase）輸出

∣ v_{o 1} / v_{o 2} ∣

= 100/99

∣ v_{o 1} / v_{o 2} ∣

= 99/100

∣ v_{o 1} / v_{o 2} ∣

= 1正確答案

答案與詳解

正確答案

NPN電晶體共基極接法(CB)，v_o1取自集極(RC=10kΩ)，v_o2取自射極(RE=9.9kΩ)，β=99時兩輸出電壓幅值之比幾乎為1。

A$v_{o1}$ 及 $v_{o2}$ 為同相（in phase）輸出相位關係判斷✕ 易錯陷阱

v_o1取自集極：交流信號從基極輸入，集極輸出與基極反相（共射特性）；v_o2取自射極為同相輸出。因此v_o1與v_o2是反相（out of phase），非同相。

B$\left|v_{o1}/v_{o2}\right|=100/99$增益比值計算✕ 錯誤

|v_o1/v_o2| = (β×RC)/((β+1)×RE) = (99×10000)/(100×9900) = 990000/990000 = 1，並非100/99。

C$\left|v_{o1}/v_{o2}\right|=99/100$✕ 錯誤

D$\left|v_{o1}/v_{o2}\right|=1$✓ 正確
