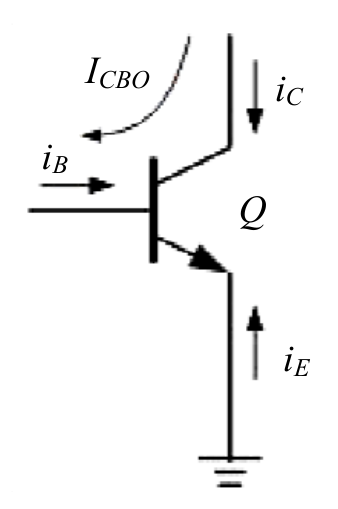

如圖所示為雙極性電晶體 Q 接成共射極組態，若逆向飽和電流為ICBO 且電流增益為 β，試問電晶體Q的截止條件為何？
AiB = 0，iC = 0，iE = -ICBO
BiE = 0，iC = ICBO，iB = -ICBO正確答案
CiB = 0，iC =βICBO，iE = -(1+β)ICBO
DiB = -ICBO，iC = ICBO，iE = (1+β)ICBO
答案與詳解
為什麼答案是 B
截止條件下射極與地斷開，iE=0；集極-基極接面反偏，仍有漏電流iC=ICBO流入集極；由KCL：iB+iC=iE=0，故iB=-ICBO（電流從基極流出），三者完全符合KCL，為正確答案。
考點：ICBO不會為零考點：截止區KCL考點：主動區vs截止區混淆考點：KCL自我矛盾
