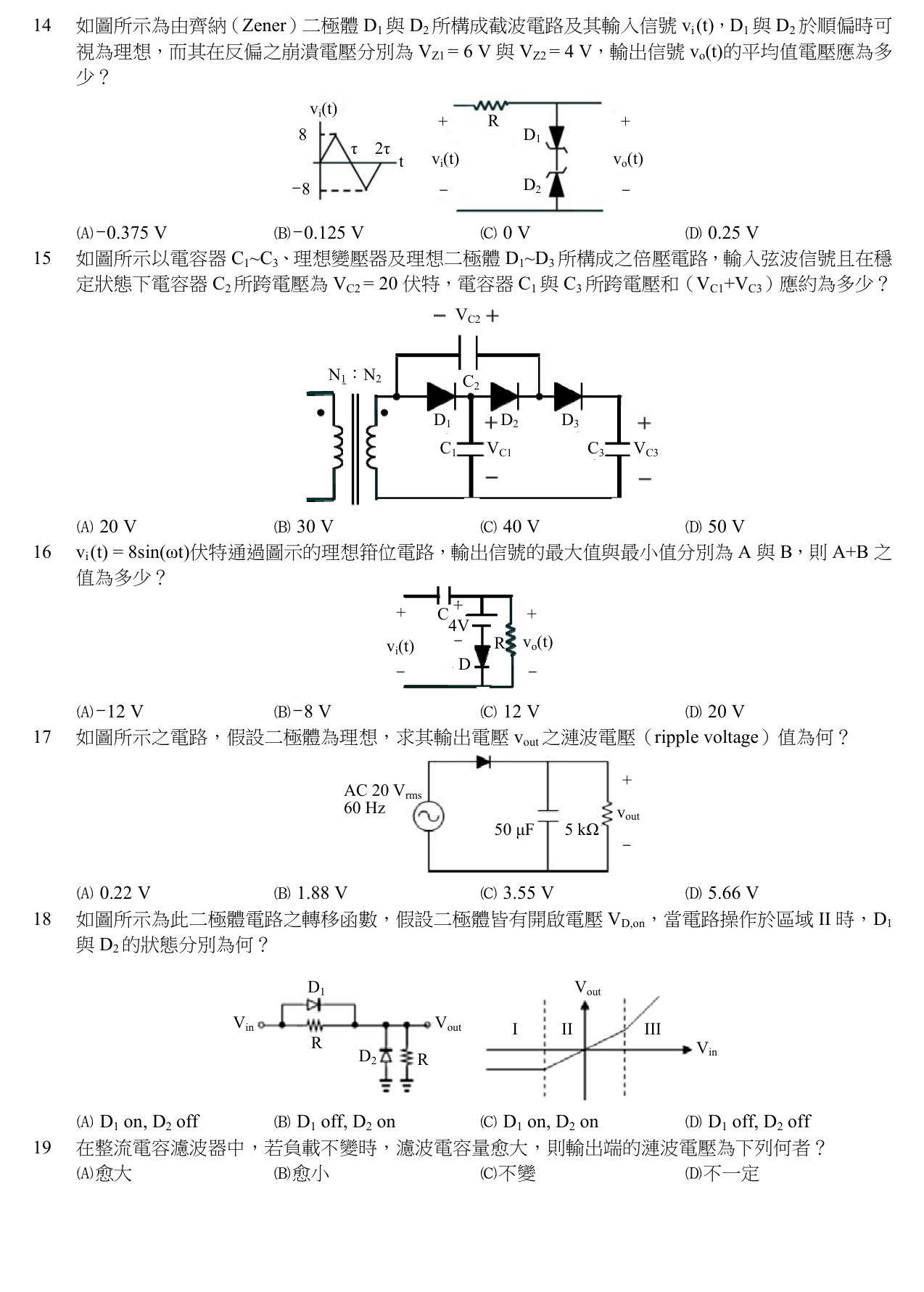

如圖所示為此二極體電路之轉移函數，假設二極體皆有開啟電壓 VD,on，當電路操作於區域 II 時，D1 與 D2 的狀態分別為何？
AD1 on, D2 off
BD1 off, D2 on
CD1 on, D2 on
DD1 off, D2 off正確答案
答案與詳解
為什麼答案是 D
區域 II 為轉移函數中間段，Vout = Vin（斜率 1）。代表輸入電壓尚未達 ±VD,on，兩顆二極體皆為逆偏或零偏，故 D1、D2 都 off，電路如同開路。
考點：單顆導通鉗位考點：另一側鉗位考點：雙向限幅器考點：雙截止直通區
