如圖所示之電路，其中電晶體之爾利（Early）電壓 VA 皆為∞，求此電路之小信號輸出阻抗值為何？

正確答案為 D。正確。共集極輸出阻抗約1/gm1,並與rπ1並聯,即為從射極端看回的小信號阻抗。

初考-電子工程電子學大意107 年第 24 題單選題

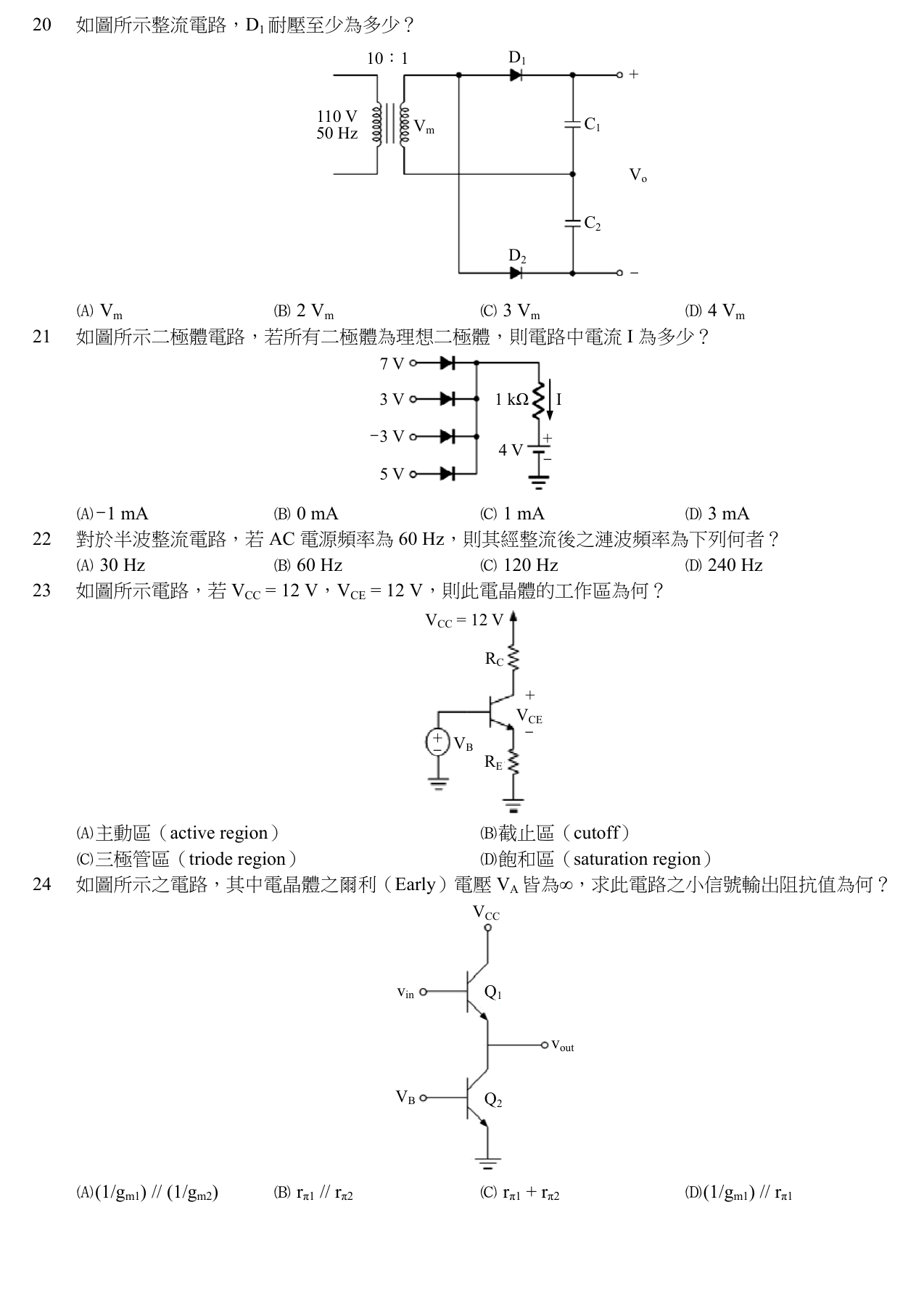

如圖所示之電路，其中電晶體之爾利（Early）電壓 $V_{A}$ 皆為 $\infty$ ，求此電路之小信號輸出阻抗值為何？

(1/ g_{m 1})

(1/ g_{m 2})

r_{π 1}

r_{π 2}

r_{π 1} + r_{π 2}

(1/ g_{m 1})

r_{π 1}

正確答案

答案與詳解

正確答案

題目對應之電路為Q1作射極隨耦器(共集),其輸出阻抗約為1/gm1,並與看入Q2基極之rπ1並聯。

正確。共集極輸出阻抗約1/gm1,並與rπ1並聯,即為從射極端看回的小信號阻抗。
