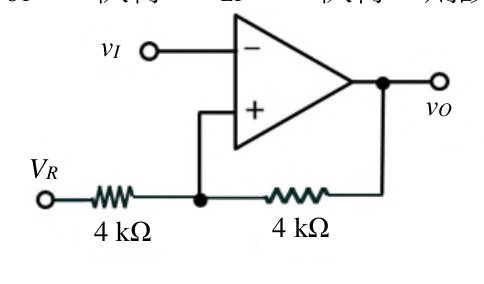

如圖所示為一個具有偏壓電源 $V_R$ 的施密特觸發電路（OPA 視為理想），其輸入-輸出（ $v_I-v_O$ ）轉移特性的上、下臨界輸入電壓分別為 $V_{UT}=9$ 伏特、 $V_{LT}=-3$ 伏特，則該偏壓電源 $V_R$ 約為多少？

由圖：vI接反相端(-)，正回授電阻兩個4kΩ串聯，VR接左端，vO接右端，同相端(+)電壓為兩者中點。設vO=±Vsat。臨界條件：v+=vI=VUT或VLT時，同相端電壓=反相端電壓。v+= VR×(4k/(4k+4k)) + vO×(4k/(4k+4k)) = (VR+vO)/2。令v+=vI，當vO=+Vsat時：VUT=(VR+Vsat)/2×2... 更精確：v+ = (VR + vO)/2（兩個等阻分壓），臨界時v+=vI。VUT=(VR+Vsat)/2，VLT=(VR-Vsat)/2。VUT+VLT=(VR+Vsat)/2+(VR-Vsat)/2=VR。∴VR=VUT+VLT=9+(-3)=6V。
