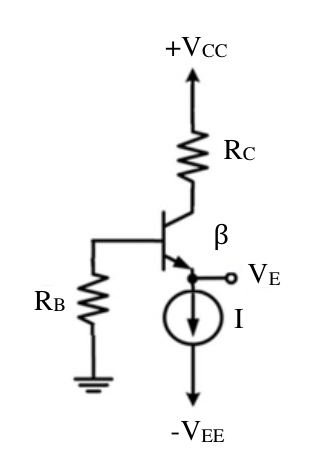

如圖電路，電晶體工作於主動模式（active-mode ），VBE = 0.7 V，β= 99，RB＝100 kΩ，I＝1 mA，VCC＝5 V，-VEE＝-5 V，則 VE 值為：

Question

Accepted Answer

正確答案為 A。由電路圖可見：RB一端接基極、一端接地，故VB由基極電流在RB上的壓降決定。設IB為基極電流，IE=(β+1)×IB為射極電流。KVL從地經RB到基極：VB=−IB×RB（因電流從基極流入，往地方向）。射極節點KCL：流入射極的電流IE必須等於電流源I加上其他路徑電流。由圖，電流源I=1mA從射極節點往−VEE方向流出，射極電流IE也往下流出至節點。對基極迴路：VCC端透過RC到集極，集極電流IC=β×IB。對射極節點：IE=I（電流源提供的1mA即為射極電流，因無其他分支）。故IE=1mA，IB=IE/(β+1)=1mA/100=0.01mA。VB=−IB×RB=−0.01mA×100kΩ=−1V。VE=VB−VBE=−1V−0.7V=−1.7V

如圖電路，電晶體工作於主動模式（active-mode ）， $V_{B E}$ = 0.7 V， $β$ = 99， $R_{B}$ ＝100 k $Ω$ ， $I$ ＝1 mA， $V_{C C}$ ＝5 V， $- V_{E E}$ ＝-5 V，則 $V_{E}$ 值為：

為什麼答案是 A
