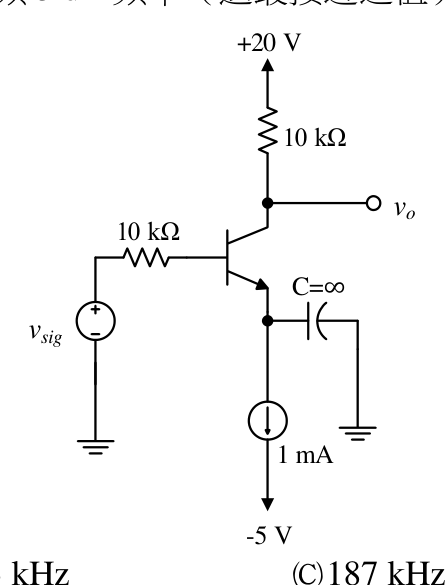

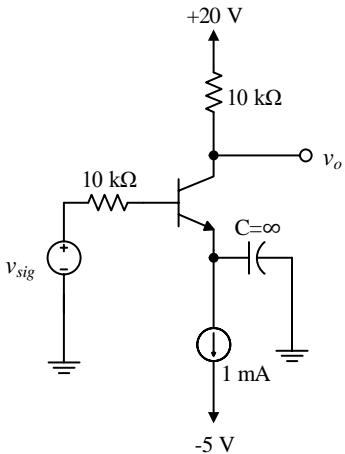

如圖為一雙極性電晶體電路。雙極性電晶體的 $\beta =100$，$V_{B{E}_{active}}=0.7$ V，$C_{\pi }=20$ pF，$C_{\mu }=5$ pF，忽略爾利效應。$V_T=25$ mV，求高頻 3 dB 頻率（選最接近之值）？

正確答案。IC=1mA→gm=IC/VT=40mA/V，rπ=β/gm=2.5kΩ。集極負載RC=10kΩ（10kΩ電阻接+20V）。Rth=Rsig‖rπ=10kΩ‖2.5kΩ=2kΩ。Miller等效：Cin_Miller=Cμ(1+gm·RC)=5×(1+40×10)=5×401≈2005 pF。Ctotal=Cπ+Cin_Miller=20+2005≈2025 pF。fH=1/(2π×2kΩ×2025pF)≈1/(2π×4.05×10⁻⁹)≈39.3 kHz。
