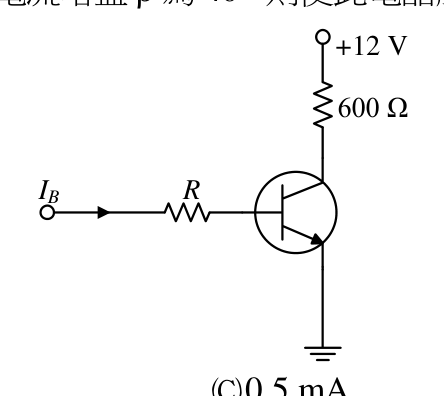

如圖所示之電路，設電晶體主動區之電流增益 為 40，則使此電晶體進入飽和區之最小 值應為多少？
A2 mA
B1 mA
C0.5 mA正確答案
D0.25 mA
答案與詳解
為什麼答案是 C
I_C(sat) = 12V/600Ω = 20mA；最小 I_B = I_C(sat)/β = 20mA/40 = 0.5mA，恰好使電晶體剛進入飽和臨界點
考點：飽和區臨界條件考點：β值代入錯誤考點：飽和臨界最小IB考點：主動區vs飽和區判斷
