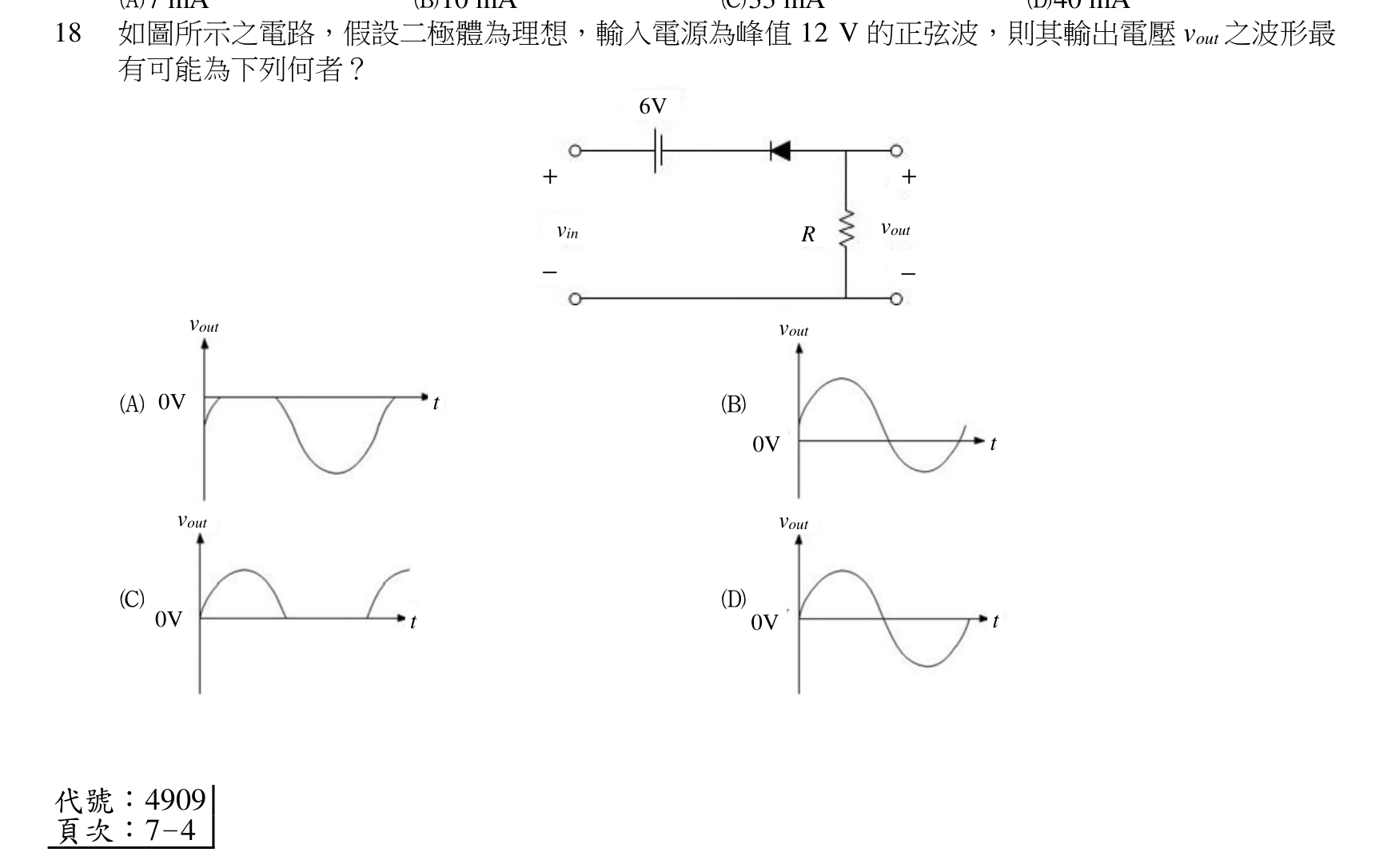

如圖所示之電路，假設二極體為理想，輸入電源為峰值 12 V 的正弦波，則其輸出電壓 vout 之波形最有可能為下列何者？
A（見題目圖）正確答案
B（見題目圖）
C（見題目圖）
D（見題目圖）
答案與詳解
逐選項解析
A（見題目圖）二極體限幅電路✓ 正確
二極體陽極在右（輸出側）、陰極在左（電池側）。截止時 vout=0V；導通條件為陽極>陰極，即 0V > vin+6V → vin<-6V。此時 vout=vin+6V，最低達 -12+6=-6V。波形為大部分 0V、僅負半週深處出現負向正弦片段，完全符合 A 圖。
B（見題目圖）完整波形誤判✕ 錯誤
B 圖為完整正弦波（正負半週都有），這代表二極體完全沒作用，等同於直接輸出 vin。但本題有 6V 電池與二極體串聯，不可能輸出完整正弦波，故錯誤。
C（見題目圖）✕ 易錯陷阱
D（見題目圖）✕ 錯誤
