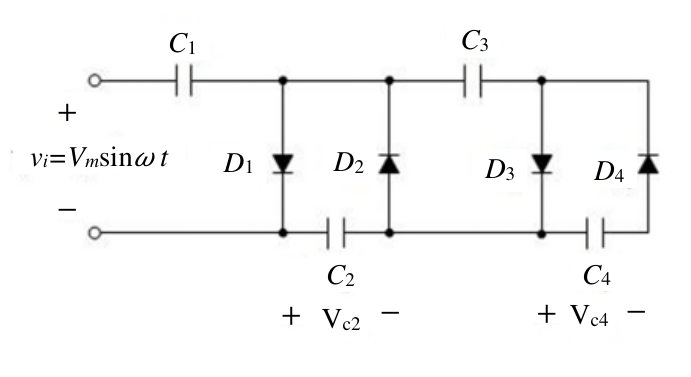

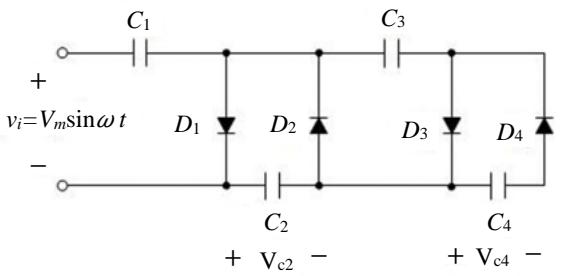

如圖所示之電路，假設二極體為理想，若跨在 C2 與 C4 串聯上之直流電壓（Vc2+Vc4）為 80 V ，則電容 C3 跨壓為何？
A20 V
B40 V正確答案
C60 V
D80 V
答案與詳解
為什麼答案是 B
電路為4級Cockcroft-Walton電壓倍增器。圖中C1串聯輸入、D1~D4為整流二極體，C2與C4各充至Vm。C2+C4=2Vm=80V→Vm=40V。C3位於第3級，跨接於中間節點，其跨壓=2Vm-Vm=Vm=40V。
考點：電壓倍增器考點：Cockcroft-Walton倍增器
