國營聯招電機電路學、電子學101 年第 53 題單選題考點：近似增益

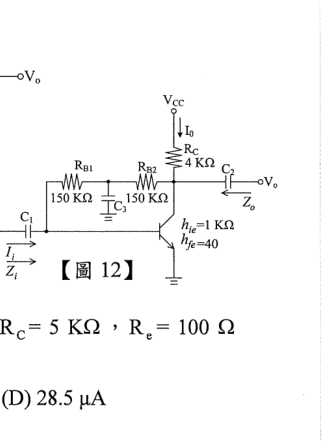

如右上【圖 12】電路所示， $h_{i e} = 1 K Ω$ ， $h_{f e} = 40$ ， $R_{c} = 4 K Ω$ ， $R_{B 1} = R_{B 2} = 150 K Ω$ ，試利用近似等效電路， $h_{r e}$ 及 $h_{oe}$ 的效應可以略去不計，則 $A_{v}$ 為何？

題目圖片

A-118

B-125

C-160正確答案

D-175

答案與詳解

C

正確答案

在訊號頻段將耦合、旁路電容視為短路，C3使RB1、RB2中點交流接地。近似忽略150 kΩ的負載影響，Av ≈ −hfeRC/hie = −160，選C。

逐選項解析

A-118近似增益✕ 錯誤

−118不符合−hfe(RC∥RB2)/hie及其近似值。

B-125近似增益✕ 錯誤

−125不符合本題hfe = 40、hie = 1 kΩ及RC = 4 kΩ的組合。

C-160✓ 正確

D-175✕ 易錯陷阱
