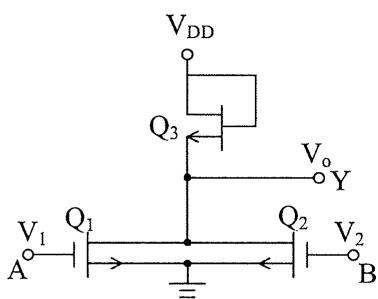

如【圖14】電路所示為 MOSFET 邏輯電路,其邏輯運算為何?
A$Y = \overline{A + B}$正確答案
B$\mathrm{Y} = \overline{\mathrm{AB}}$
C$\mathrm{Y} = \mathrm{A} + \mathrm{B}$
D以上皆非
答案與詳解
逐選項解析
A$Y = \overline{A + B}$NOR✓ 正確
任一輸入高就使輸出低，只有00輸出高，符合Y = (A+B)的反。
B$\mathrm{Y} = \overline{\mathrm{AB}}$NAND✕ 易錯陷阱
B是(AB)的反；NAND只有11輸出低，與圖中並聯下拉的01、10也輸出低不符。
C$\mathrm{Y} = \mathrm{A} + \mathrm{B}$✕ 錯誤
D以上皆非✕ 錯誤
