國營聯招 電機電路學、電子學113 年第 36 題單選題考點：NAND電路結構考點：NOR電路結構

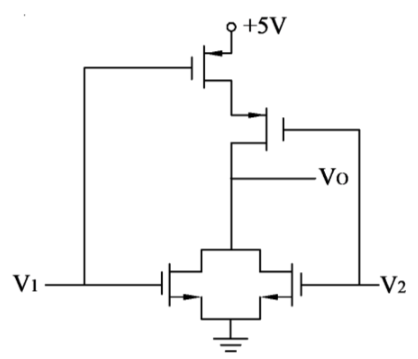

如右圖所示之電路圖，屬於下列何種邏輯閘？

題目圖片
ANAND閘
BNOR閘正確答案
CAND閘
DOR閘
答案與詳解
B
正確答案
CMOS NOR閘的電路特徵為PMOS並聯且NMOS串聯，輸出為輸入接點的反相或運算。

逐選項解析

ANAND閘NAND電路結構✕ 易錯陷阱
NAND閘的CMOS結構為PMOS串聯且NMOS並聯，與本題圖示特徵不符。
BNOR閘NOR電路結構✓ 正確
NOR閘的CMOS結構為PMOS並聯且NMOS串聯，符合題目圖示之電路特徵，為正確答案。
CAND閘✕ 錯誤
DOR閘✕ 易錯陷阱
