國營聯招 電機電路學、電子學113 年第 5 題單選題考點：KCL/KVL考點：電路分析

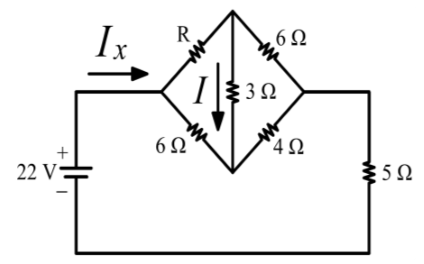

如右圖所示之電路圖，若I為0 A，試求R與Is值分別為何？

題目圖片
AR = 6 Ω，Is = 2 A
BR = 6 Ω，Is = 4 A
CR = 9 Ω，Is = 2 A正確答案
DR = 9 Ω，Is = 4 A
答案與詳解
C
正確答案
當支路電流I=0A時，該支路無壓降或形成平衡條件。需代入圖中已知之電壓源與電阻數值，透過KCL與KVL可解出R=9Ω、Is=2A。

逐選項解析

AR = 6 Ω，Is = 2 AKCL/KVL✕ 易錯陷阱
R=6Ω不符合I=0的節點電位平衡條件，且Is值亦推算錯誤，屬誤導組合。
BR = 6 Ω，Is = 4 A電路分析✕ 錯誤
R與Is皆與I=0條件不符，兩參數均計算錯誤。
CR = 9 Ω，Is = 2 A✓ 正確
DR = 9 Ω，Is = 4 A✕ 易錯陷阱
