國營聯招 電機電路學、電子學98 年第 45 題單選題考點：解題重點

計算圖28之R值。

題目圖片 1/21 / 2
A6Ω
B2.5Ω
C5Ω
D7.5Ω正確答案
答案與詳解
D
正確答案

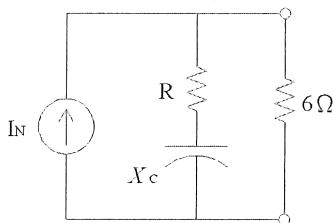

關閉20V電壓源後，諾頓等效阻抗為(3+j4)∥(−j5)=7.5−j2.5Ω，因此圖28的R=7.5Ω，選D。

逐選項解析

A6Ω解題重點✕ 錯誤
6Ω是外接負載，不能當成內部等效電阻。
B2.5Ω解題重點✕ 錯誤
2.5Ω是等效容抗的大小，不是R。
C5Ω✕ 錯誤
D7.5Ω✓ 正確
