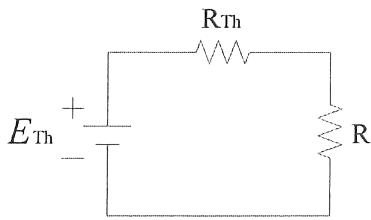

圖 7 之戴維寧等效電路為圖 8，求 值
A$4\Omega$正確答案
B$5\Omega$
C$10\Omega$
D6Ω
答案與詳解
逐選項解析
A$4\Omega$戴維寧等效電阻✓ 正確
正確。求 Rth 時將 72V 電壓源短路，左上 6Ω 與左下 3Ω 並聯得 2Ω，右上 4Ω 與右下 4Ω 並聯得 2Ω，兩者再串聯，2+2=4Ω。
B$5\Omega$電阻計算錯誤✕ 錯誤
錯誤。此數值可能是計算並聯電阻時公式用錯，或是將串並聯關係搞混，例如算成 (6+4)//(3+4) 等錯誤組合得出的近似值。
C$10\Omega$✕ 錯誤
D6Ω✕ 錯誤
