國營聯招 電機電路學、電子學98 年第 40 題單選題考點：圖24的AB級推挽偏壓

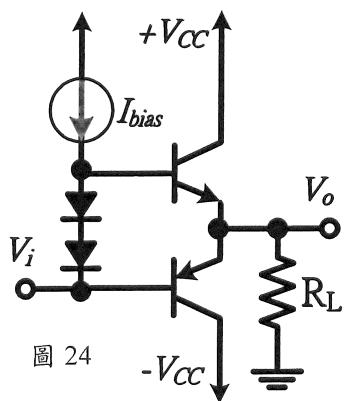

如圖24功率級放大電路，電路架構屬何類型？

題目圖片
AA 級放大
BB 級放大
CC 級放大
DAB 級放大正確答案
答案與詳解
D
正確答案
圖24以兩顆二極體建立輸出對管的基極間偏壓，使兩管在訊號交接附近略有重疊導通，屬AB級放大，選D。

逐選項解析

AA 級放大圖24的AB級推挽偏壓✕ 錯誤
A級每管整週期導通，也能採推挽架構；本圖採接近截止但略導通的輸出偏壓，不是A級整週期導通設定。
BB 級放大圖24的AB級推挽偏壓✕ 錯誤
B級理想上每管導通180°；本圖加二極體偏壓以改善交越失真，屬AB級而非純B級。
CC 級放大✕ 錯誤
DAB 級放大✓ 正確
