國營聯招電機電路學、電子學98 年第 23 題單選題考點：崩潰條件判斷考點：齊納電流計算

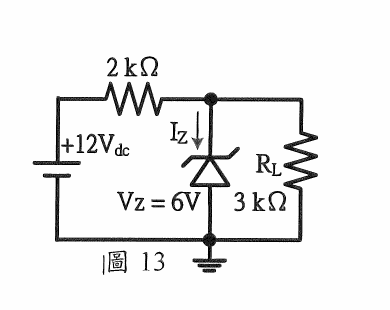

如圖 13 之 $R_{L} = 3 k Ω$ ，試計算流經齊納二極體之 $I_{Z}$ 電流

題目圖片

A0 mA

B1 mA正確答案

C2 mA

D3 mA

答案與詳解

B

正確答案

先確認齊納二極體是否崩潰，再利用克希荷夫電流定律(KCL)求得總電流減去負載電流即為齊納電流。

逐選項解析

A0 mA崩潰條件判斷✕ 錯誤

若齊納二極體未崩潰，其電流才會是0mA。但本題開路電壓7.2V大於崩潰電壓6V，已進入崩潰區。

B1 mA齊納電流計算✓ 正確

齊納二極體崩潰後電壓箝位於6V。總電流為(12-6)V/2kΩ=3mA，負載電流為6V/3kΩ=2mA，故齊納電流為3mA-2mA=1mA。

C2 mA✕ 易錯陷阱

D3 mA✕ 易錯陷阱
