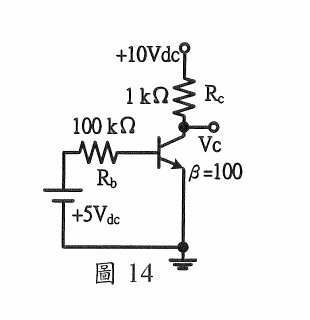

圖 14 電晶體偏壓電路，控制其熱穩定因素(ST)者為？
A$1 + \beta$ 值正確答案
B$R_{b}$ 電阻
C$R_{C}$ 電阻
D$\mathrm{R_C / R_b}$ 值
答案與詳解
逐選項解析
A$1 + \beta$ 值固定偏壓✓ 正確
圖14為固定偏壓電路。根據公式 $I_C = \beta I_B + (1+\beta)I_{CO}$，因基極電流 $I_B$ 由 $R_b$ 與 $V_{BB}$ 決定，不受 $I_C$ 變動影響，故熱穩定因素 $S = \frac{\partial I_C}{\partial I_{CO}} = 1+\beta$。
B$R_{b}$ 電阻偏壓電阻✕ 易錯陷阱
Rb 電阻主要用於設定靜態基極電流 $I_B$ 的大小，但在固定偏壓電路中，它無法改變熱穩定因素 $S = 1+\beta$ 的結果。
C$R_{C}$ 電阻✕ 錯誤
D$\mathrm{R_C / R_b}$ 值✕ 錯誤
