國營聯招電機電路學、電子學98 年第 54 題單選題考點：CS組態相位考點：增益大小計算

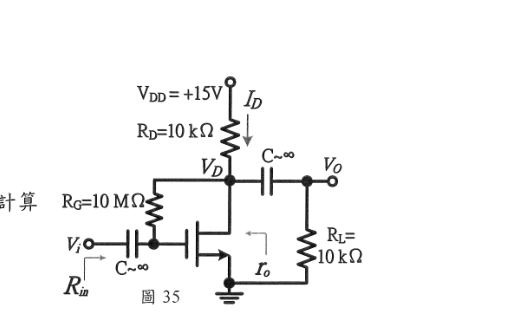

如圖35，計算電壓信號放大率 (V/V)？

題目圖片

A+33

B-33

C+3.3

D-3.3正確答案

答案與詳解

D

正確答案

共源極(Common-Source)MOSFET放大器，電壓增益為負值(反相)，Av = -gm × (RD∥RL)，需先由直流工作點求出gm

逐選項解析

A+33CS組態相位✕ 易錯陷阱

+33為正值且數值偏大。共源極(CS)為反相放大，增益必為負值，正號即錯；且33倍遠大於本題gm×(RD∥RL)實際值，雙重錯誤，故排除

B-33增益大小計算✕ 錯誤

-33符號為負(方向正確)，但大小高出10倍。本題gm×(RD∥RL)=0.66mA/V×5kΩ=3.3，並非33，數值過大故排除

C+3.3✕ 易錯陷阱

D-3.3✓ 正確
