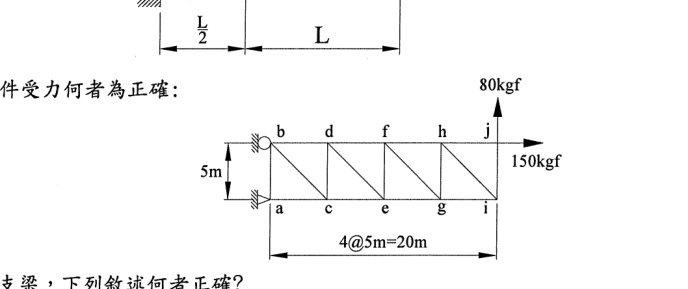

如圖所示桁架，試問下列桿件之軸力何者正確？
Ae-g=140 kgf（受拉）
Be-f=80 kgf（受拉）正確答案
Cd-f=-10 kgf（受壓）正確答案
Df-g=-113 kgf（受壓）正確答案
答案與詳解
為什麼答案是 B、C、D
e-f為垂直腹桿。在節點e列ΣFy=0，可解得e-f軸力為80kgf(受拉)，與選項敘述相符，故本選項正確。
考點：節點法下弦桿考點：節點法垂直腹桿考點：節點法斜腹桿
