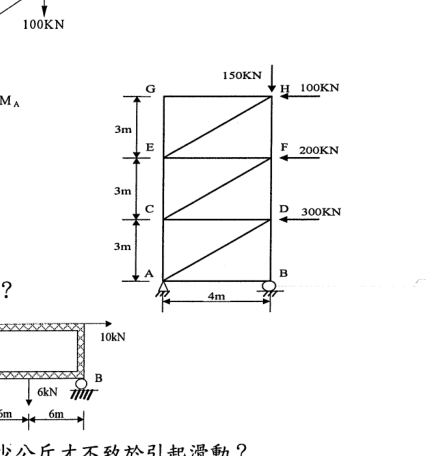

如圖所示析架中A點之垂直反力絕對值大約為：
A600 KN
B750 KN正確答案
C900 KN
D1000 KN
答案與詳解
逐選項解析
A600 KN✕ 易錯陷阱
600 kN 是只計入垂直荷載對B的力矩、卻遺漏水平力(100、200、300 kN)對B所產生彎矩貢獻的結果。考生若誤以為水平力只影響Ax而不影響Ay，便會算出偏低的600 kN。
B750 KN✓ 正確
C900 KN✕ 易錯陷阱
900 kN 來自重複或錯誤地把水平力的力矩(3000 kN·m)直接當作反力數值，或將垂直荷載加總後再多加一次水平分量造成高估，屬於分量混淆陷阱。
D1000 KN✕ 錯誤
立即註冊,看完整詳解
這題的完整詳解,註冊就能看 · 每天 2 題免費
- 完整逐選項解析
- 秒殺解題技巧與破題關鍵
- 關鍵知識表整理
- 陷阱與易錯提醒
- 同考點歷屆題庫連續刷題與錯題本
立即註冊觀看完整詳解 已有帳號?登入
