應用力學、材料力學106 年第 6 題單選題

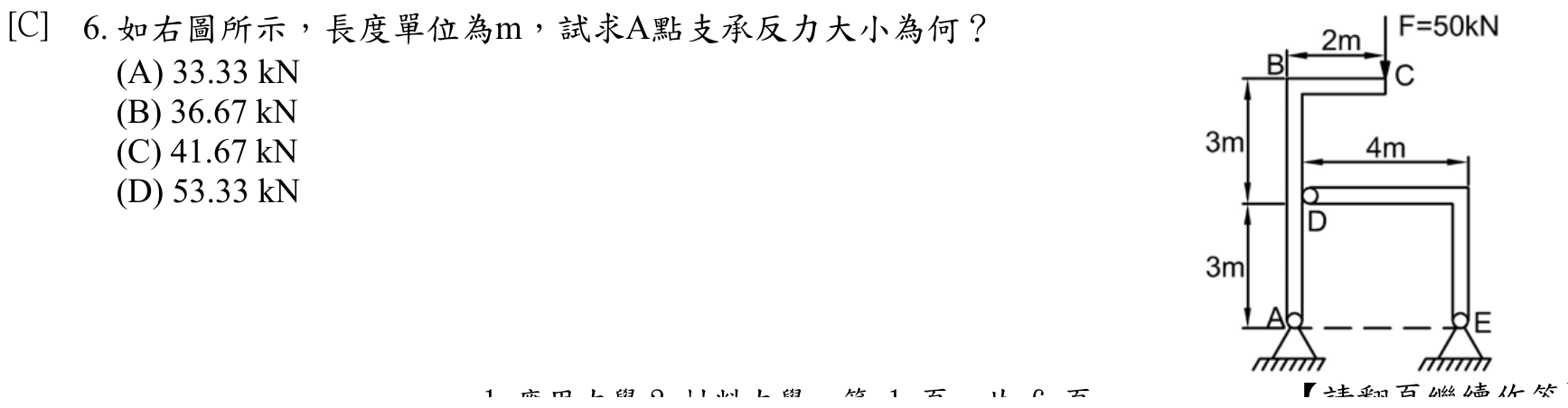

如右圖所示,長度單位為m,試求A點支承反力大小為何?

題目圖片
A33.33 kN
B36.67 kN
C41.67 kN正確答案
D53.33 kN
答案與詳解
C
正確答案
三鉸剛架為靜定結構,先以整體平衡(ΣM與ΣFy)配合內鉸D處彎矩為零的附加條件聯立求解,得A點垂直反力為41.67 kN(選C)。

逐選項解析

A33.33 kN✕ 易錯陷阱
33.33 kN 是把結構誤當無內鉸的簡支系統,直接以荷載對E取矩除以跨距所得(50×(臂)/跨距),未使用D點彎矩=0的附加條件,因此低估了A點反力。
B36.67 kN✕ 錯誤
36.67 kN 介於A與C之間,通常是讀圖時把荷載作用點水平距離或D點位置取錯(力臂差0.5m左右),造成RE偏大、RA偏小的數值誤差。
C41.67 kN✓ 正確
D53.33 kN✕ 易錯陷阱
