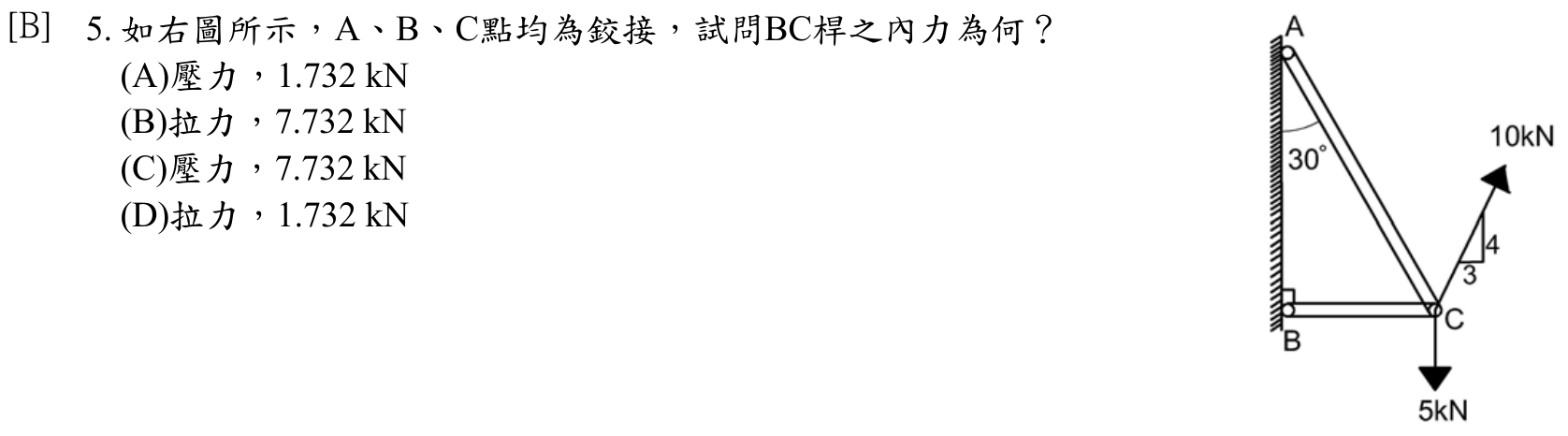

如右圖所示，A、B、C點均為鉸接，試問BC桿之內力為何？
A壓力，1.732 kN
B拉力，7.732 kN正確答案
C壓力，7.732 kN
D拉力，1.732 kN
答案與詳解
為什麼答案是 B
正確答案。對C點自由體分析：10kN外力方向為斜向（3:4比例，即與垂直成arctan(3/4)角），5kN向下，AC桿與水平成30°（牆面鉸接），列ΣFx=0與ΣFy=0解得BC桿受拉力7.732 kN
考點：角度分量混淆考點：鉸接平衡拉壓判斷考點：拉壓性質判斷錯誤考點：數值計算錯誤
